12-punkts flänsskruv

Beställ omedelbart Xiaoguo® 12-punktsflänsskruven i bulk. Denna produkt har en unik 12-punktshuvuddesign och är gjord av 12,9-gradigt legerat stål som har genomgått härdnings- och härdningsprocesser, med en slutlig draghållfasthet som överstiger 1200 MPa, vilket är lämpligt för användning i tunga delar av motorn.

Skicka förfrågan

Produktbeskrivning

12-punktsflänsskruven är ett högpresterande fästelement med ett huvud med tolv hörn och en förstorad flänsstödyta i botten. Dess huvudform har en dubbel hexagonal design, som kombinerar tolvpunktsdrivningen och en integrerad flänsstruktur, speciellt utformad för högt vridmoment och motstånd mot att lossa vibrationer.

Denna 12-punktsflänsskruv används ofta i fordonstransmissionssystem, motorblock, flygplansmotorer och höghållfast industriell utrustning. Det är en idealisk lösning för att ersätta traditionella sexkantsskruvar och invändiga sexkantiga cylindriska skruvar. Den tolvsidiga drivytans design tillåter användning av ringnyckel eller tolvsidiga hylsor, vilket möjliggör 30° ompositionering i trånga utrymmen jämfört med vanliga sexkantiga huvuden, vilket resulterar i högre installationseffektivitet.

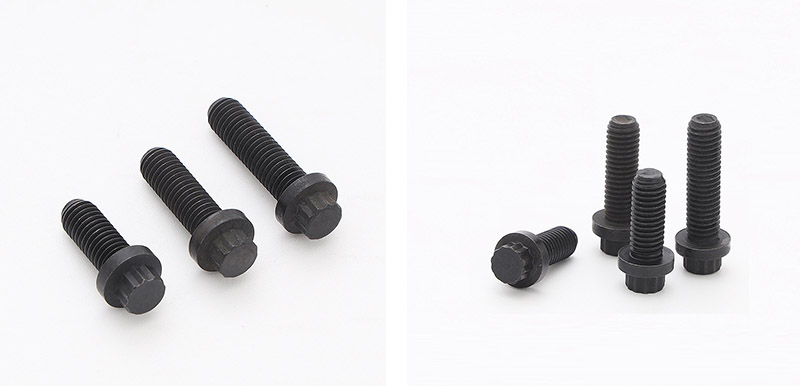

12 Point Flange Screw

Kärnfördel

Kärnfördelarna med 12-punktsflänsskruven återspeglas huvudsakligen i följande aspekter:

（1）Tolvpunktshuvudtyp

Fler kontaktytor: Tolvpunktshuvudtypen har dubbelt så många kontaktytor som det sexkantiga huvudet, vilket gör att det klarar högre åtdragningsmoment utan att skada huvudet.

Risken för glidvinkeln är låg: kraftfördelningen är mer enhetlig, vilket gör den lämplig för applikationer som kräver hög förspänning.

（2）Integrerad fläns

Fristående flänsyta: Inga ytterligare packningar krävs. Den tandade eller präglade strukturen i botten av flänsen samverkar med arbetsstyckets yta och genererar stark friktionskraft.

Högt vibrationsmotstånd: Det kan bibehålla förspänningen även i en vibrerande miljö, lämplig för dynamiska belastningsområden.

（3） Enkel installation, sparar utrymme

30° rotation: Tolvpunktshuvudet kan roteras 30° för att föras in i skiftnyckeln för ompositionering. Detta sparar halva utrymmet jämfört med 60° rotation av det sexkantiga huvudet. Lämplig för begränsat utrymme.

（4） Stort lagerområde

Den förstorade flänsytan ökar kontaktytan: sprider effektivt trycket och förhindrar att mjuka material som aluminium och gjutjärn deformeras.

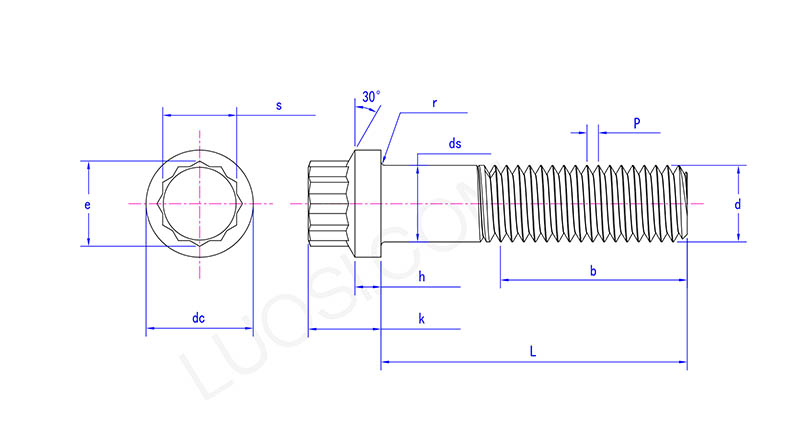

12 Point Flange Screw

mån	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc max	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds max	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h max	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k max	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r max	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s max	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

（5）Alternativa insexskruvar

Huvudets ytterdiameterkompatibilitet: 12-punktsflänsskruven har samma hålstorlek som standardskruven med sexkantig cylindrisk huvud, så den kan bytas ut direkt utan att ändra hålpositionen, och den är också mer hållbar.

（6） Komplett utbud av höghållfasta kvaliteter

Täcker 8,8 grader, 10,9 grader, 12,9 grader och rostfritt stål A2-70/A4-80, vilket möter behoven i alla scenarier, från allmänna maskiner till extremt tunga belastningar.

（7）Rika korrosionsbeständiga lösningar

Erbjud olika ytbehandlingar såsom elförzinkning, varmförzinkning, Dacromet-beläggning, zink-nickellegering och svärtning, lämplig för inomhus, utomhus, marina och kemiska miljöer, etc.

（8）Brett utbud av applikationsområden

Bilar (motorer, transmissioner, chassi), flyg (motorramar, landningsställ), vindkraft, gruvdrift, petrokemikalier, fartyg, allmänna maskiner, etc.
