Gängad låsring

En gängad låsring är en mekanisk komponent utformad för att förhindra att gängade anslutningar lossnar. Den kombinerar en gängad skruv med en hylsa för att jämnt fördela trycket under installationen, vilket säkerställer en säker och stabil passform. Xiaoguo® är en professionell tillverkare av fästelement i Kina som kan skräddarsy produkter enligt kundens krav och tillhandahålla prover.

Modell:GB/T 885-1986

Skicka förfrågan

Produktbeskrivning

Gängade låsringar är tillverkade av rostfritt stål eller kolstål, som är starka och rostbeständiga. Ytan har genomgått värmebehandling för att förlänga livslängden och förbättra slitstyrkan. Den gängade delen har genomgått precisionsskärningsbehandling för att säkerställa smidig åtdragning och gänginriktning. För användning i tuffa miljöer kan zink-nickel-plätering eller svartoxidplätering väljas för att lägga till en korrosionsbeständig beläggning på ytan. Dessa material kan arbeta i ett temperaturområde på -40°C till 300°C, så denna låsring kan användas i extrema miljöförhållanden såsom marina miljöer, kemiska anläggningar eller tunga maskiner.

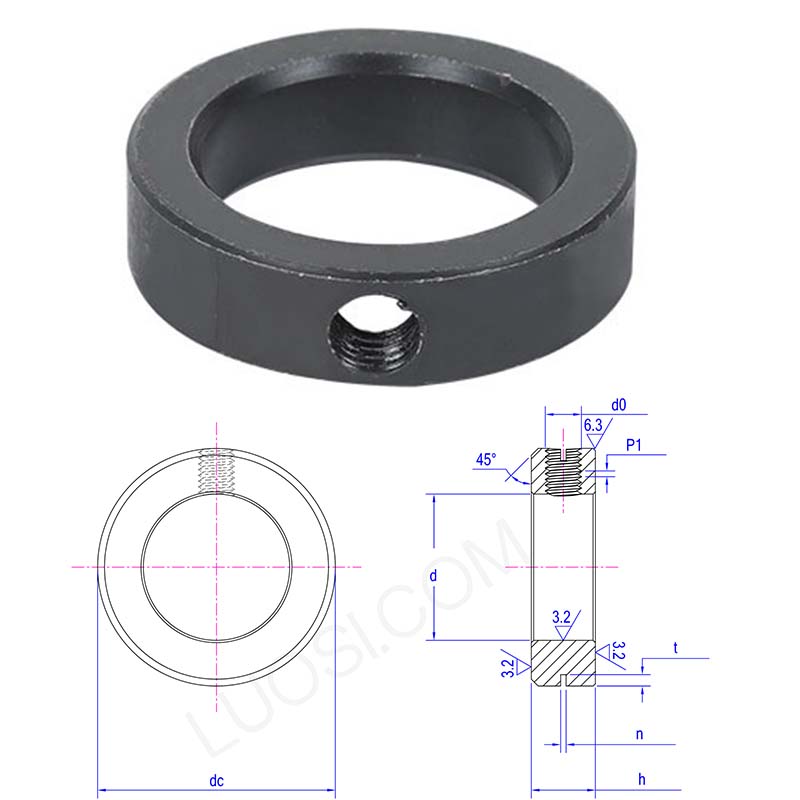

Threaded locking retaining ring

mån	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ25	Φ28	Φ30
d max	14.043	15.043	16.043	17.043	18.043	19.052	20.052	22.052	25.052	28.052	30.052
d min	14	15	16	17	18	19	20	22	25	28	30
h max	12	12	12	12	12	12	12	12	14	14	14
h min	11.57	11.57	11.57	11.57	11.57	11.57	11.57	11.57	13.57	13.57	13.57
n max	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.51	1.51	1.51
n min	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.26	1.26	1.26
t max	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.75	2.75	2.75
t min	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	2.25	2.25	2.25
dc	28	30	30	32	32	35	35	38	42	45	48
d0	M6	M6	M6	M6	M6	M6	M6	M6	M8	M8	M8
P1	1	1	1	1	1	1	1	1	1.25	1.25	1.25

Ansökan

Gängade låsringar används i stor utsträckning i kraftöverföringssystem, pumpaggregat och robotkomponenter, särskilt i applikationer där det är nödvändigt att säkerställa att komponenter är säkert fästa på axeln. Med sina vibrationsbeständiga egenskaper används de ofta i fordonstransmissionssystem, vindturbinväxellådor och transportörsystem. Det används också inom flygindustrin.

Det dyker också upp i lantbruksutrustning och förnybar energi, och gör ett gediget jobb med att hålla saker fixade i dammiga, våta förhållanden eller när det är mycket vridmoment inblandat.

Krävs specialverktyg för installation?

Inga specialverktyg krävs för driften. Vanliga verktyg (som insexnyckel eller skruvmejslar) kan användas för att enkelt installera gängade låsringar. Inga hydrauliska pressar eller anpassade fixturer behövs för justering. Exakt justering kan enkelt uppnås genom att använda de gängade skruvarna på låsringen.
