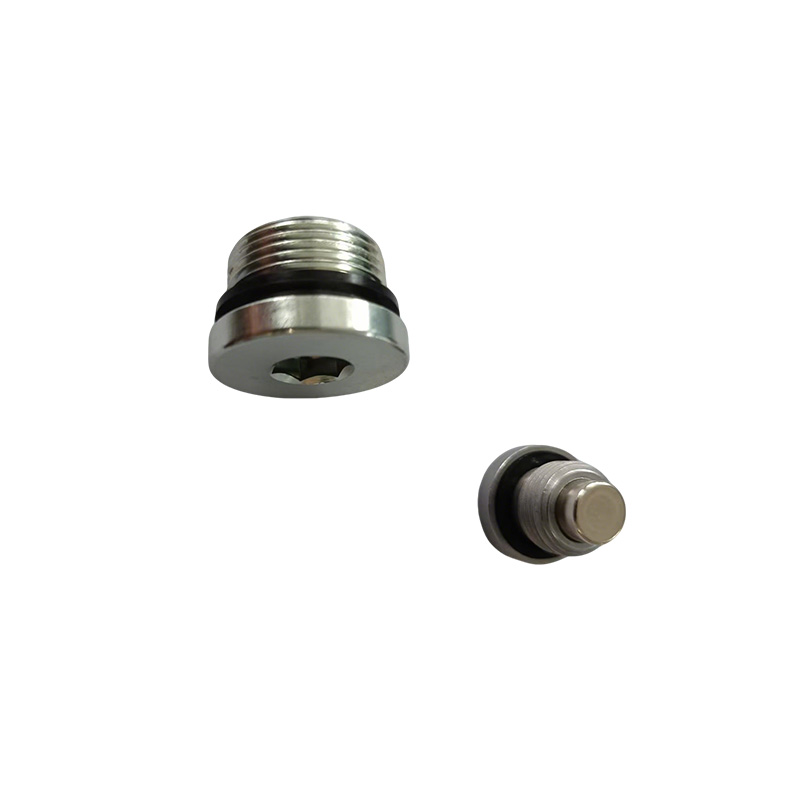

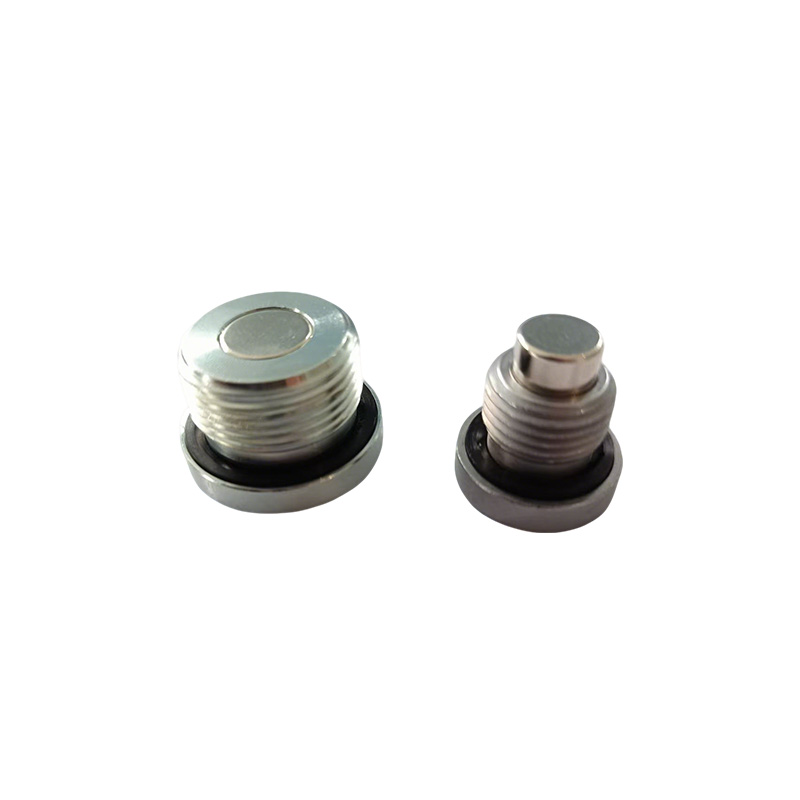

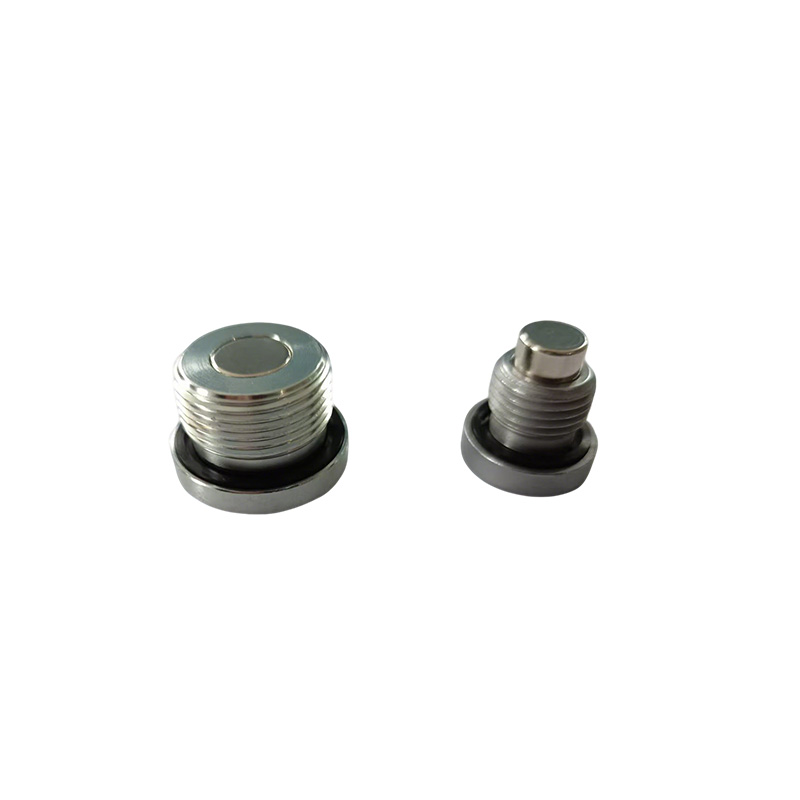

Hexagon hane oljepluggadapter

Den sexkantiga designen av Xiaoguo®s lagerprodukt "Hollow Hexagon Male Oil Plug Adapter" är lämplig för transmission med högt vridmoment. Användning av en vanlig skiftnyckel eller hylsa för drift säkerställer en säker fastsättning utan att lossna.

Modell:DIN910

Skicka förfrågan

Produktbeskrivning

Den ihåliga sexkantiga oljepluggadaptern är en hydraulisk/pneumatisk röranslutningskomponent som är externt sexkantig till formen, har en axiell genomgående hålstruktur och använder ett externt gänggränssnitt. I huvudsak är det en "hexagonal gängad plugg med ett centralt hål", som kan täta portarna som en vanlig plugg, och även möjliggör ytterligare funktioner som trycktestning, avgas, provtagning eller tillfällig instrumentanslutning genom sin ihåliga struktur.

Jämfört med vanliga solida pluggar ligger huvudskillnaden i följande: Solida pluggar kan bara enkelt täta, medan den ihåliga sexkantiga adaptern är en "multifunktionell kanal" som kan utföra olika diagnostiska och underhållsoperationer utan att demontera systemet.

Modell NR.	DIN910	Räffla	Sexhörning
Förbindelse	Gemensam bult	Huvud stil	Hexagonal
Standard	DIN, GB, ANSI, BSW, JIS, GOST	Kvalitet	8.8
Tonhöjd (P)	1,1 - 1,8 mm	Diameter	M3-M24
Längd	6-50 mm	Yta	Grundfärg

Standardspecifikationer

Hollow Hexagon Male Oil Plug Adapter överensstämmer huvudsakligen med standarderna DIN (German Industrial Standards), ISO (International Organization for Standardization) och GB (Chinese National Standards), etc.

（1）DIN-standarder: En av de mest universella standarderna. Specifikationerna är tydliga. DIN 910 är en specifik standard för sexkantiga spårskruvar med axlar, med cylindriska (parallella) gängor och stoppsteg, som uppnår tätning genom utbytbara brickor. Andra relaterade standarder inkluderar DIN 908 (sexkantiga invändiga skruvar), DIN 906 (sexkantiga koniska gängade skruvar) och DIN 909 (sexkantiga koniska gängade yttre skruvar).

（2）ISO & GB-standarder: Internationaliserings- och lokaliseringstillämpningar. ISO 9974-4 är en internationell standard som helt definierar dimensioner, konstruktioner och testmetoder för externa och interna sexkantsmuttrar som används i allmän vätsketransmission och allmän utrustning. GB/T 2878.4-2011 och GB/T 43077.4-2023 antar standarderna ISO 6149-4 respektive ISO 9974-4 på ett likvärdigt sätt. Sexkantmuttrar som uppfyller dessa nationella standarder kan ha ett maximalt arbetstryck på upp till 63 MPa (cirka 630 bar).

Standard gängtyp Nyckelfunktion Tätningsmetod

DIN 906 Konisk (R) Insexdrivning, ingen krage Metall-mot-metall (konisk gänga)

DIN 908 Parallell (G/M) Insexdrivning, med krage Utbytbar tätningsring (koppar, ED, O-ring)

DIN 910 Parallell (G/M) Sexkantshuvud, med krage Utbytbar tätningsring

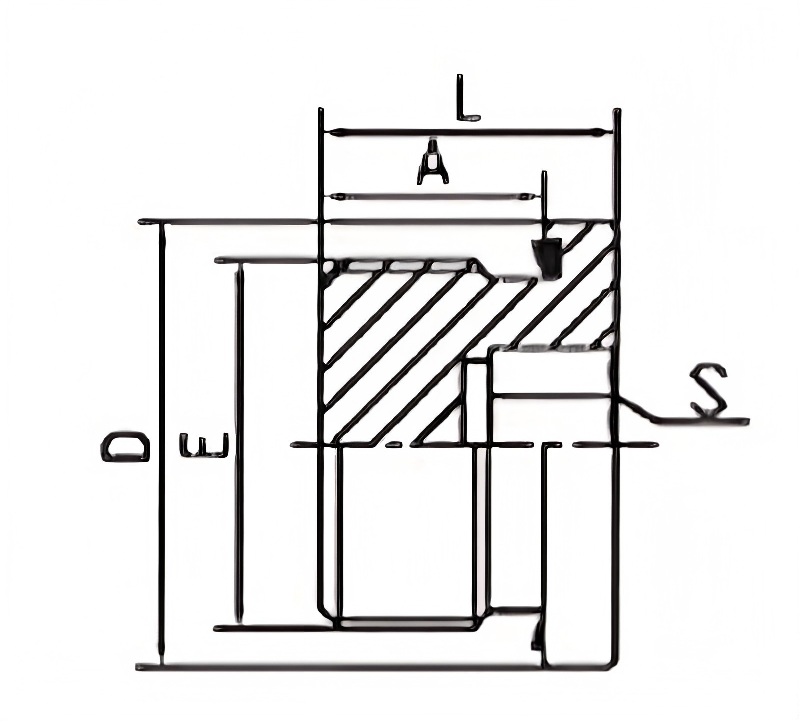

PARTNO	TRÅD	ED FÅNGEN	MÅTT
PARTNO	E	ED FÅNGEN	A	L	S	D	N.M
TMN08	M8x1	ED-08	8	12	4	12	8-10
TMN10	M10x1	ED-10	8	12	5	14	10-12
TMN12	M12x1,5	ED-12	12	17	6	17	15-25
TMN14	M14x1,5	ED-14	12	17	6	19	20-35
TMN16	M16x1,5	ED-16	12	17	8	22	25-40
TMN18	M18x1,5	ED-18	12	17	8	24	30-45
TMN20	M20x1,5	ED-20	14	19	10	26	35-50
TMN22	M22x1,5	ED-22	14	19	10	27	40-70
TMN24	M24x1,5	ED-24	14	19	10	29	40-70
TMN26	M26x1,5	ED-26	16	21	12	32	60-100
TMN27	M27×2	ED-27	16	21	12	32	100-135
TMN33	M33x2	ED-33	16	22	17	40	150-240
TMN42	M42x2	ED-42	16	22	22	50	250-360
TMN48	M48x2	ED-48	16	22	24	55	300-400
TMN60	M60x2	ED-60	18	26	27	70	380-450

FAQ

（1） Vilka standarder uppfyller dina produkter?

Vår Hollow Hexagon Male Oil Plug Adapter är tillverkad i enlighet med DIN 910-standarden (parallella gängor med bussning, utbytbar tätningsring) och DIN 909-standarden (koniska gängor, metall-till-metall tätning).

（2）Vilka material kan användas för Hollow Hexagon Male Oil Plug Adapter?

Standardmaterial inkluderar kolstål (kvalitet 4.8, 6.8, 8.8, 10.9, 12.9), rostfritt stål (A2-70, A4-80, 304, 316), mässing och aluminium. Vi levererar även legerat stål för höghållfasta applikationer.

（3） Ger du prover? Vad är ledtiden för prover?

Ja, gratisprover finns tillgängliga för standardstorlekar. Lagerförda prover skickas inom 3–5 dagar med express (DHL/FedEx). Anpassade prover kräver 15–20 dagar för produktion.
