Hexagonflänssvetsmuttrar

Kinatillverkaren Xiaoguo® Hexagon flänssvetsmuttrar är gjorda av högkvalitativt legerat stål av klass 10,9, med exakt bearbetning. Dess draghållfasthet överstiger 1000 MPa. Svetspunkterna är stabila, bärförmågan är hög och en testrapport kan erhållas.

Skicka förfrågan

Produktbeskrivning

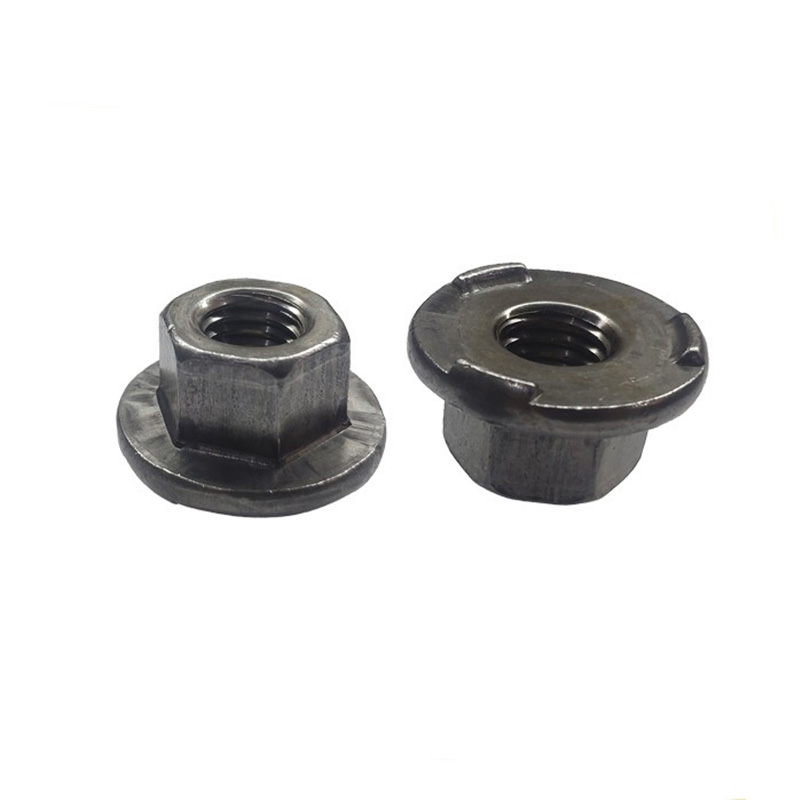

Hexagonflänssvetsmuttrarna är ett speciellt fästelement med en cirkulär fläns i botten och en sexkantig form upptill. Bottenytan på flänsen har vanligtvis tre svetsutsprång (eller så kallade utsprång). Denna mutter svetsas fast till plåten genom motståndssvetsning (bosssvetsning) efter att utsprången har smälts, vilket uppnår en permanent gängad anslutning.

Jämfört med vanliga svetsmuttrar har Hexagon flänssvetsmuttrar en flänsyta som kan ersätta plana brickor för att fördela trycket och skydda tunnplåtskomponenter från att krossas. Samtidigt gör den sexkantiga huvuddesignen det bekvämt att använda vanliga skiftnycklar eller hylsor för bultmontering. Denna produkt används ofta i scenarier för gängade anslutningar av tunna plåtstrukturer som bilkarosserier, hushållsapparater, elskåp och mekanisk utrustning.

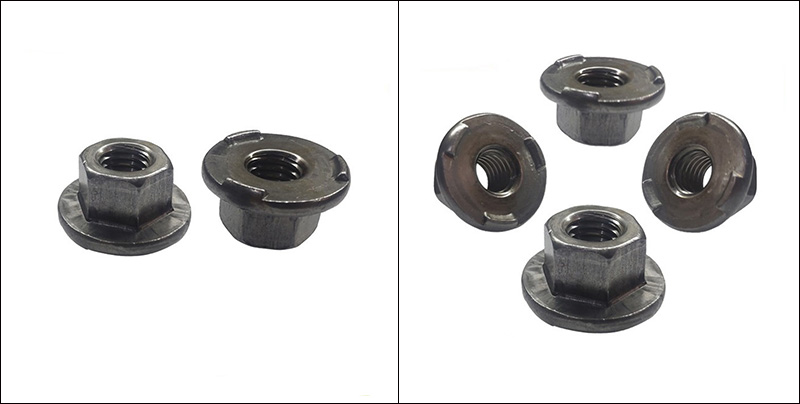

Hexagon Flange Weld Nuts

Kärnstrukturella egenskaper

Den strukturella designen av Hexagon flänssvetsmuttrar är centrerad kring tre huvudmål: "pålitlig svetsning, exakt positionering och bekväm montering". De centrala strukturella egenskaperna kan sammanfattas enligt följande:

（1） Sexkantshuvud

Form: Regelbunden hexagon. Måtten på motsatta sidor överensstämmer med ISO/DIN-standardtoleranserna.

Funktion: Den kan enkelt dras åt med en skiftnyckel eller en hylsnyckel, utan behov av specialverktyg.

Fördel: Kompatibel med vanliga sexkantsmuttrar, underlättar montering och underhåll på plats.

（2）Flänsbas

Form: Förstorad flänsyta

Funktion: Öka kontaktytan med arbetsstycket, fördela trycket och förhindra att det tunna plåtmaterialet deformeras.

Byt ut de platta brickorna och minska antalet komponenter och monteringssteg.

Fördelar: Förbättrar anslutningens tillförlitlighet och minskar de totala kostnaderna.

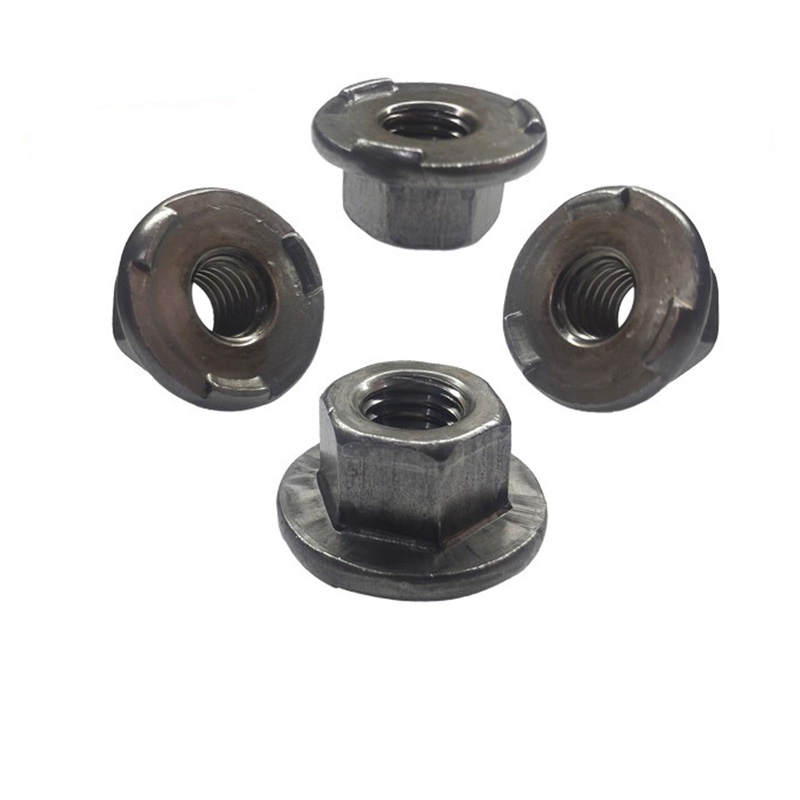

（3）Svetsprojektioner

Detta är den mest avgörande egenskapen som skiljer Hexagon flänssvetsmuttrar från vanliga flänsmuttrar.

Särdrag	Beskrivning
Kvantitet	Standarddesignen består av 3 delar, jämnt fördelade vid 120° längs flänsens bottenyta.
Form	Sfärisk eller konisk toppad, med en slät och rundad topp utan vassa kanter.
Höjd	0,5 - 0,8 mm (justerbar efter basmaterialets tjocklek)
Fungera	① Under motståndssvetsning smälter utsprången först och bildar en stabil smält kärna; ② Trepunkts automatisk centrering uppnås för att förhindra svetsförskjutning; ③ När det inte håller på att svetsa kan arbetsstycket tillfälligt hållas på plats, vilket underlättar positioneringen av den automatiserade produktionslinjen.
Fördelar	Svetspenetrationen är enhetlig, positioneringsnoggrannheten är hög och den är lämplig för robotiserad automatiserad svetsning.

Hexagon Flange Weld Nuts

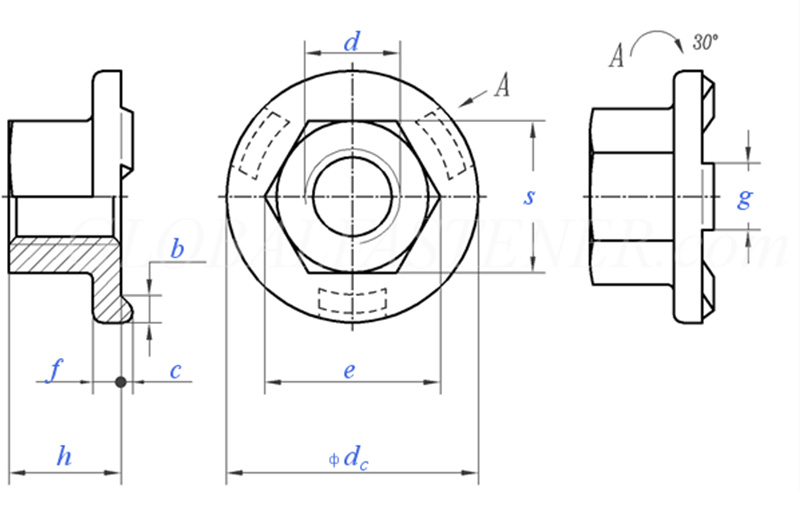

Trådstorlek			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Grov trådstigning		0.8	1	1.25	1.5	1.75	2	2
P	Fin trådhöjd		/	/	/	/	15	1.5	1.5
C	Nominell storlek	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	max		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	max		8.5	10.9	14	17.5	20	23	26
f	Nominell storlek	±0,25	1.7	2	2.5	3	3	4	4
g	Nominell storlek	±0,1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	max		5	7	10	13	15	17	19.5
S	max		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	max=nominell storlek		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
per 1000 enheterskg			/	5.7	12.2	21.8	29.4	45.8	/
