6 utskjutande sexkantsvetsmutter med fläns

Kinas leverantör och tillverkare Xiaoguo® 6 utskjutande sexkantsvetsmutter med fläns produceras genom en exakt kallkursprocess, vilket säkerställer enhetliga svetspunkter och jämn svetskvalitet. Fabriken har hög produktionseffektivitet och produktkvalificeringsgraden är så hög som 99,8%, vilket kan möta kundernas storskaliga inköpsbehov.

Skicka förfrågan

Produktbeskrivning

Hur använder man sexkantssvetsmutter med 6 utsprång med fläns?

Korrekt användning av sexkantssvetsmutter med 6 utsprång med fläns innefattar tre steg: försvetsningsförberedelse, svetsoperation och eftersvetsinspektion och bultmontering.

【1】 Försvetsförberedelse

（1）Bekräfta specifikationerna för muttrarna

Kontrollera om gängspecifikationerna, prestandagraderna och ytbehandlingarna överensstämmer med designen. Användning av felaktiga specifikationer kommer att resultera i att bultarna inte passar ordentligt eller att svetsstyrkan är otillräcklig.

（2） Inspektera basmaterialet

Basmaterialet bör vara en svetsbar metall (såsom lågkolhaltigt stål, galvaniserat stål, rostfritt stål, etc.), med en tjocklek inom det rekommenderade intervallet för muttern (vanligtvis 0,8 till 3,0 mm)

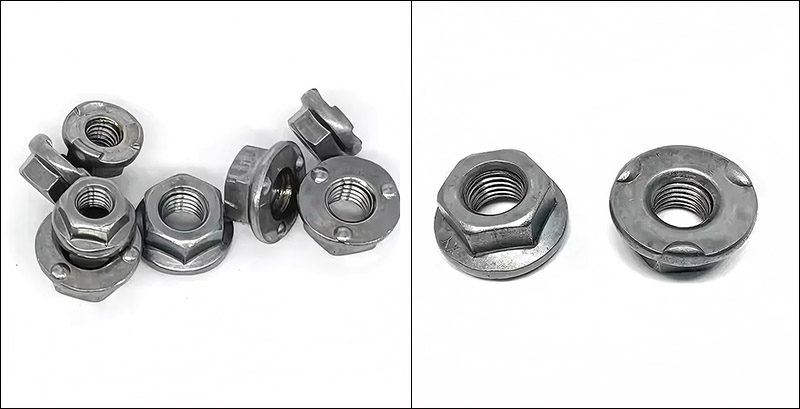

6 Projection Hex Weld Nut with Flange

【2】 Svetsoperation

（1） Manuell svetsning (för enstaka delar eller små satser)

Placera sexkantssvetsmuttern med 6 utsprång med fläns på den nedre elektrodpositioneringsstiftet, med flänsytan nedåt och utsprången i kontakt med arbetsstycket.

Täck arbetsstycket (basmaterialet) över muttern, så att mutterns utsprång kommer i nära kontakt med arbetsstycket.

Starta svetsmaskinen, sänk den övre elektroden, applicera tryck och slå på strömmen.

Bibehåll trycket under en kort period (tryckhållning), vilket gör att den smälta kärnan stelnar.

Lyft upp elektroden och ta bort arbetsstycket.

（2）Automatisk svetsning (stor sats)

Med hjälp av ett vibrerande bord för automatisk matning skickas muttrarna in i den nedre elektrodpositioneringskammaren.

Robotar eller transportband flyttar arbetsstyckena till svetsstationen.

Svetsprocessen styrs av PLC och parametrarna övervakas i realtid.

Automatisk urladdning efter svetsning.

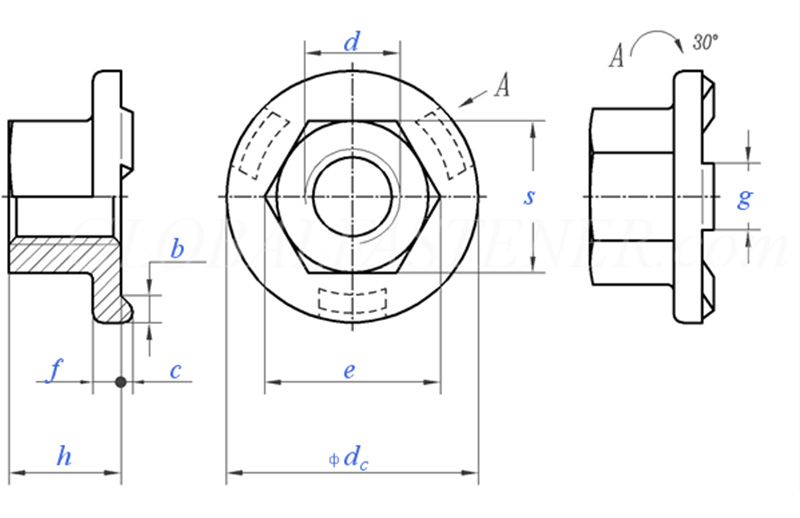

6 Projection Hex Weld Nut with Flange

Trådstorlek			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Grov trådstigning		0.8	1	1.25	1.5	1.75	2	2
P	Fin trådhöjd		/	/	/	/	15	1.5	1.5
C	Nominell storlek	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	max		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	min		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	min		8.2	10.6	13.6	16.9	19.4	22.4	25
e	max		8.5	10.9	14	17.5	20	23	26
f	Nominell storlek	±0,25	1.7	2	2.5	3	3	4	4
g	Nominell storlek	±0,1	4	5	6	7	8	8	8
m	min		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	max		5	7	10	13	15	17	19.5
S	max		8	10	13	16	18	21	24
S	min		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	max=nominell storlek		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	min		2	2.5	2.5	2.75	3	3.25	3.5
per 1000 enheterskg			/	5.7	12.2	21.8	29.4	45.8	/

【3】 Inspektion efter svetsning

（1） Utseende: Kontrollera genom visuell inspektion att muttern inte är lutad och att flänsen är ordentligt fastsatt på arbetsstycket.

（2）Gängmått: Använd en gängmätare för att testa, gängmätaren passerar smidigt och stoppmätaren stannar.

（3） Vridmomenttest: Applicera vridmoment på den svetsade muttern med en momentnyckel. Muttern roterar inte och svetspunkten går inte sönder.

【4】 Fästanordning

Efter att sexkantssvetsmuttern med 6 utsprång med fläns har fixerats kan de användas för att installera bultarna.

（1）Gänginriktning: Använd först dina händer för att skruva bulten i 2 till 3 varv. När det har bekräftats att det är smidigt, använd sedan ett verktyg.

（2） Åtdragningsmoment: Använd en momentnyckel och kontrollera vridmomentet enligt specifikationerna.

（3） Demontering: Den kan enkelt tas isär med en vanlig skiftnyckel.
