Hexagonfläns självgängande betongförankringsbult

Xiaoguo Factory har många års erfarenhet av exporthandel. Denna hexagonfläns självgängande betongankarbult täcker storlekar från M6 till M16. Under konstruktionen måste rimligt åtdragningsmoment kontrolleras för att undvika att gängorna tappas och grundmaterialet skadas. Material av kol och rostfritt stål anpassar sig till olika temperaturförhållanden, vilket säkerställer en säker och pålitlig installation.

Skicka förfrågan

Produktbeskrivning

Följande är en introduktion till de mekaniska egenskaperna och installationsparametrarna för hexagonflänsens självgängande betongankarbult från Kina Xiaoguo®.

1.Rekommenderade installationsparametrar

Nominell diameter	Borrkronans diameter (mm)	Borrdjup (mm)	Minsta underlagstjocklek (mm)	Minsta spelrum (mm)	Minsta avstånd (mm)	Installationsmoment (N·m)
M6	6.0	45	80	45	60	8-12
M8	8.0	55	90	50	70	15-20
M10	10.0	70	110	60	85	30-40
M12	12.0	90	140	75	100	50-65
M16	16.0	115	180	95	130	90-110

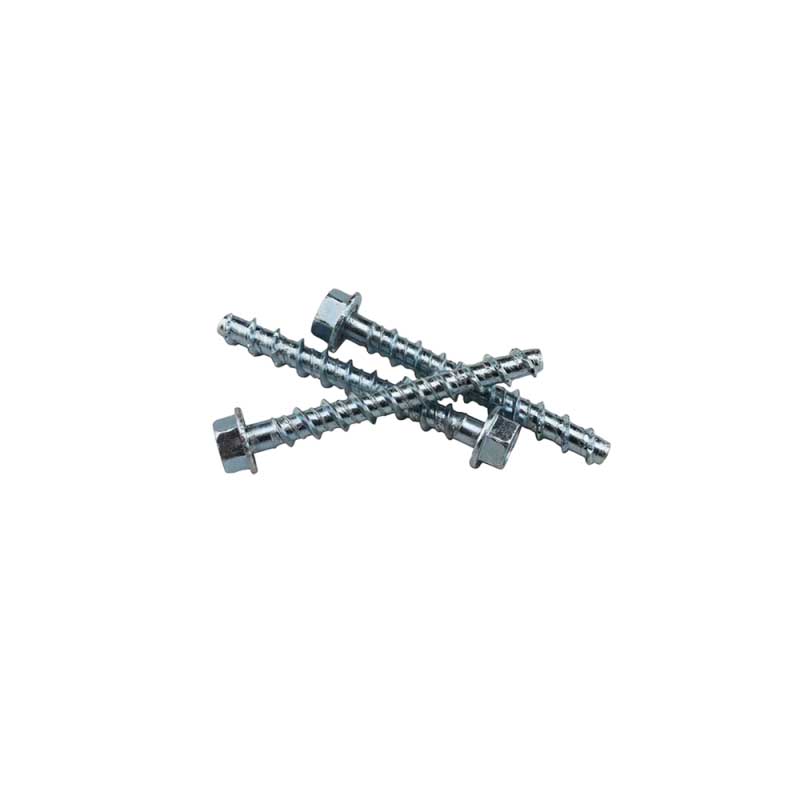

Hexagon Flange Self Tapping Concrete Anchor Bolt

Borrmetod: Använd en hammarborr i kombination med en hårdlegerad borr.

Rengöringskrav: Använd en luftpump eller dammsugare för att blåsa minst 4 gånger. Det ska inte finnas något synligt damm inuti hålet.

Installationsverktyg: Slagnyckel eller momentnyckel, med sexkantshylsa.

2. Installationsmoment och åtdragningskrav

Installationsmomentet bör hållas inom det rekommenderade området. Otillräckligt vridmoment leder till otillräcklig förankring; för högt vridmoment kan orsaka gängglidning eller lokal skada på betongen.

Efter installationen ska bottenytan på flänshuvudet vara i nära kontakt med den fasta komponenten, och den självgängande hexagonflänsens självgängande betongankarbult ska inte vridas för hand.

3. Miljö- och temperaturbegränsningar

Tillämplig miljötemperatur: Kolstål, elgalvaniserad beläggning: -40°C till +80°C

Rostfritt stål tål något högre temperaturer upp till ≤ 120°C.

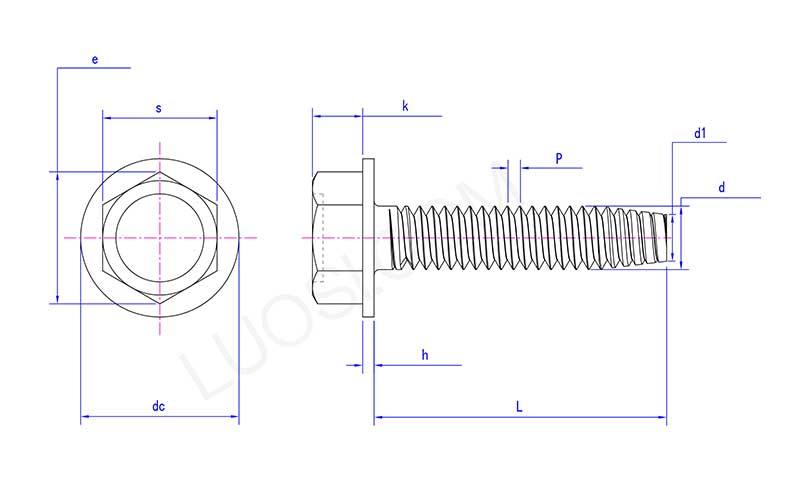

Hexagon Flange Self Tapping Concrete Anchor Bolt

mån	#2	#3
P	56	48
s max	0.125	0.125
s min	0.12	0.12
e min	0.134	0.134
k max	0.05	0.055
k min	0.04	0.044
dc max	0.166	0.177
de min	0.154	0.163
h max	0.016	0.016
h min	0.01	0.01
d max	0.086	0.099
d min	0.0813	0.0938
d1	0.068	0.078

Vanliga fel och lösningar

Följande är de 4 vanligaste misstagen som med största sannolikhet uppstår när du installerar självgängande betongförankringsbult med hexagonfläns, tillsammans med motsvarande lösningar.

1. Diametern på borrkronan är felaktig.

Prestanda: En borrkrona 1-2 mm större i diameter än ankarbulten användes. Efter att ankarbulten skruvats i lossnade den.

Orsak: Hålet är för stort och gängan kan inte nå hålets innervägg, vilket resulterar i inget effektivt ingrepp.

Rätt tillvägagångssätt: Använd en borr med samma nominella diameter som ankarbulten.

2. Otillräcklig hålrengöring eller ofullständig hålrengöring

Prestanda: Motståndet varierar mycket när man trycker in.

Orsak: Damm samlas inuti hålet, vilket hindrar gängan från att greppa.

Rätt procedur: Efter borrning, blås luft minst 4 gånger tills den blåsta luften är fri från tydligt damm. Alternativt kan du använda en dammsugare.

3. Borrdjupet är otillräckligt.

Prestanda: Ankarbulten har dragits åt helt, men flänsen har ännu inte kommit i kontakt med den fasta komponenten.

Orsak: Otillräckligt håldjup.

Rätt tillvägagångssätt: Hålets djup bör vara 5-10 mm större än det effektiva ingjutningsdjupet för ankarbulten.

4. Luta vid åtdragning

Prestanda: Den självgängande hexagonflänsens ankarbult i betong blir sned efter att ha skruvats in.

Orsak: Borrkronan är inte vinkelrät, eller så är vinkeln på skiftnyckeln som användes vid insättningen felaktig.

Rätt tillvägagångssätt: Håll den elektriska borren vinkelrät mot underlaget under borrning; håll först ankarbulten på plats med handen när du skruvar in den.
