Sexkantsflänshuvud självgängande betongförankringsbult

Den mest populära produkten från leverantören Xiaoguo® nyligen - Hex Flange Head Self Tapping Concrete Anchor Bolt.M6 till M16, härdade gängor skurna i betong utan förgängning. Flänshuvud sparar brickor och motstår att lossna. Ingen expansionsspänning, så du kan placera den nära kanterna. Finns i lager för snabb leverans.

Skicka förfrågan

Produktbeskrivning

Följande är de fysiska kärnparametrarna för den självgängande betongankarbulten med hexflänshuvud från leverantören Xiaoguo®, tillämpliga på vanliga specifikationer från M6 till M16.

（1）Nominell diameter och längdområde

Nominell diameter (d)	Vanlig längd (L)	Effektiv trådlängd	Huvudhöjd	Fläns diameter
M6	40,50,60,70,80,100 mm	≈L-10 mm	4,5-5,0 mm	12-13 mm
M8	50,60,70,80,90,100,120,150 mm	≈L-12mm	5,5-6,0 mm	16-17 mm
M10	60,75,80,90,100,120,150 mm	≈L-15mm	7,0-7,5 mm	19-20 mm
M12	80,100,120,150,180,200 mm	≈L-18mm	8,5-9,0 mm	22-24 mm
M16	100,120,150,180,200 mm	≈L-22mm	11-12 mm	28-30 mm

Om längden överstiger 200 mm kan vi anpassa den, men förankringsdjupet måste verifieras på nytt.

（2） Material och hårdhet

Material	Modellnummer	Ythårdhet (HRC)	Kärnhårdhet (HRC)	Alternativ för ytbehandling
Kolstål	10B21	52-58	32-40	Elförzinkning (5–8 μm), gul zink, mekanisk galvanisering, Dacromet-beläggning
Rostfritt stål A2	304	45-50	25-30	Naturlig passivering, elektrolytisk polering
Rostfritt stål A4	316	45-50	25-30	Original färgpassivering

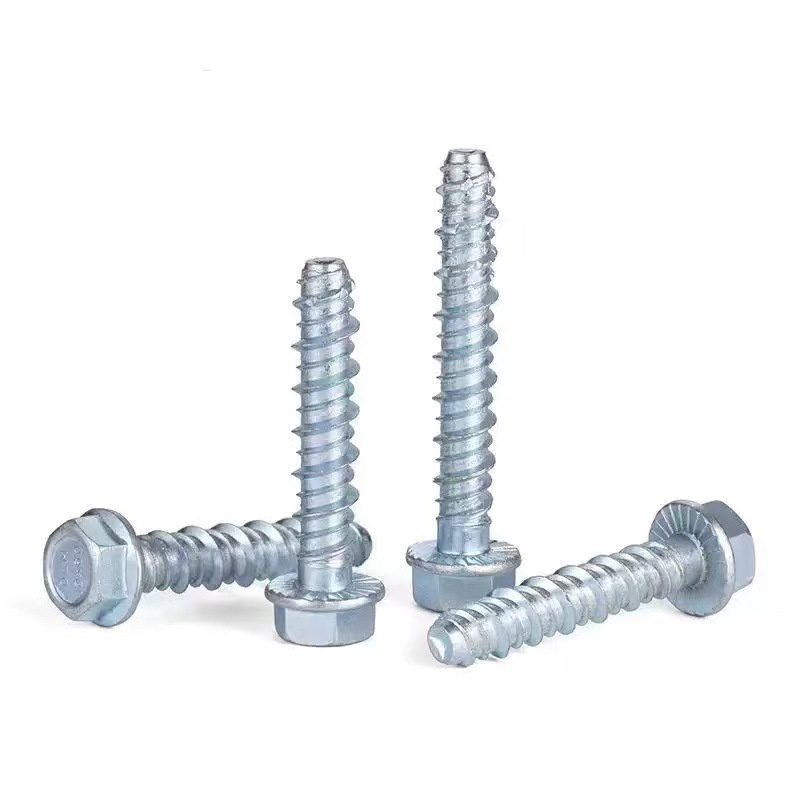

Hex Flange Head Self Tapping Concrete Anchor Bolt

Fördelarna med struktur

Inte genom att expandera röret, utan genom att gängorna griper in i sig själv - Den strukturella höjdpunkten hos Hex Flange Head Self Tapping Concrete Anchor Bolt. Ankarbulten ser ut som en superstor skruv, men den är helt annorlunda än vanliga expansionsbultar.

（1）Inbyggd packning + tänder

Flänsen på hexflänshuvudets självgängande betongankarbult är en integrerad formad packning och kommer aldrig att lossna. Under flänsen finns det också en ring med små tänder. När de dras åt kommer de att tränga in i stålplåten eller packningen och kommer inte att lossna under driften av maskinen.

（2）Trådarna är hårda som en kniv.

Den gängade delen som har genomgått ythärdning är hård som en mejsel. Skjut in den i det förborrade hålet. Bladet på den gängade sidan kommer att skrapa betongen för att skapa den matchande inre gängan, och sedan kommer det att greppa säkert. Det expanderar inte utåt för att trycka isär. Istället förlitar den sig på sammankopplingen av trådar, så att den inte spricker betongen.

（3） Heltråd

Från flänsens botten ända upp till spetsen är den helt gängad. Ju djupare den skruvas, desto längre längd på gängan som biter i betongen, och desto starkare blir lyftmotståndet.

（4）Skärspetsad vägledning, ingen avvikelse

I änden finns det en liten konisk spets, som liknar en pilotborr. Efter att ha placerats i hålet trycker den spetsiga änden mot botten av hålet, vilket säkerställer att den självgängande betongankarbulten med sexkantsflänshuvud är vinkelrät mot väggytan och inte lutas när den dras åt.

（5）Stöd för upprepad användning

Om något problem uppstår kan denna förankringsbult tas bort helt med en skiftnyckel, placeras om och sedan återinstalleras. Den är särskilt lämplig för situationer där bulten behöver tas isär och återmonteras flera gånger.

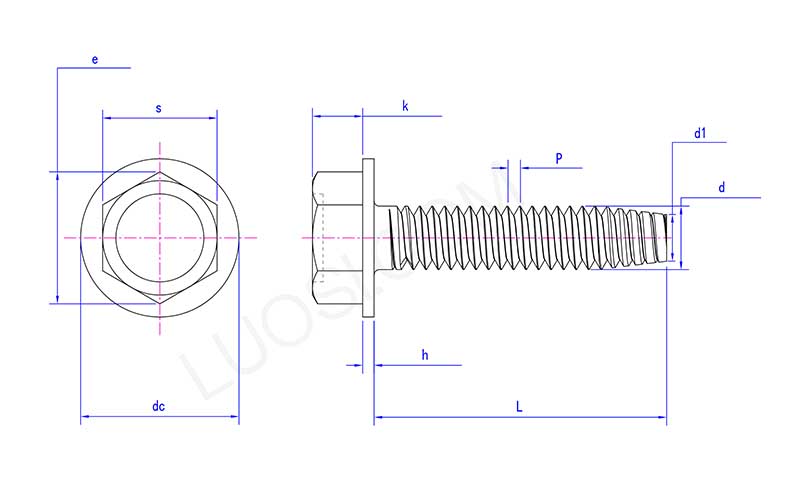

Hex Flange Head Self Tapping Concrete Anchor Bolt

mån	#2	#3
P	56	48
s max	0.125	0.125
s min	0.12	0.12
e min	0.134	0.134
k max	0.05	0.055
k min	0.04	0.044
dc max	0.166	0.177
de min	0.154	0.163
h max	0.016	0.016
h min	0.01	0.01
d max	0.086	0.099
d min	0.0813	0.0938
d1	0.068	0.078
