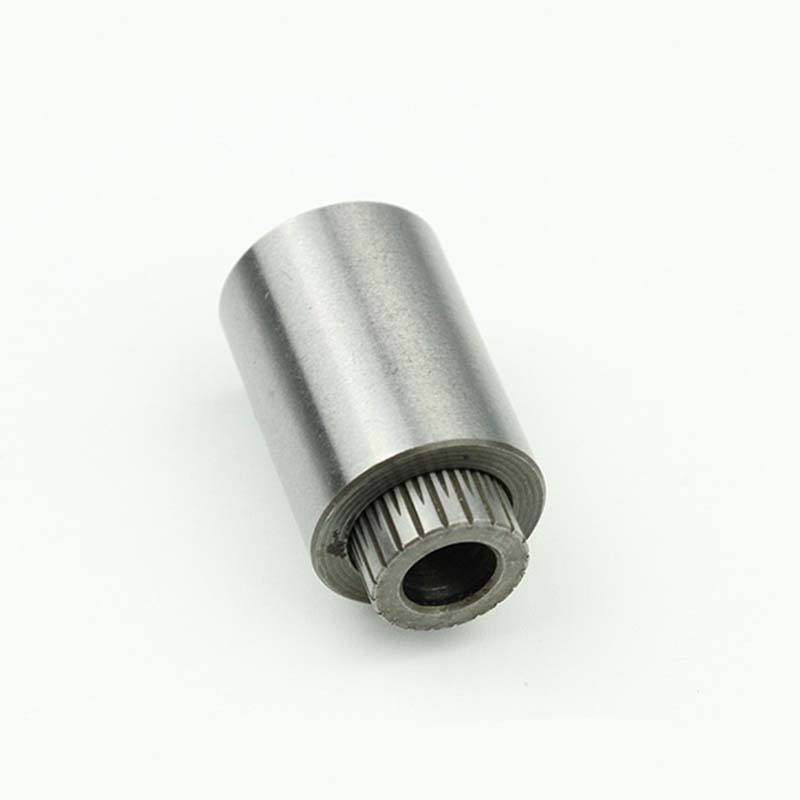

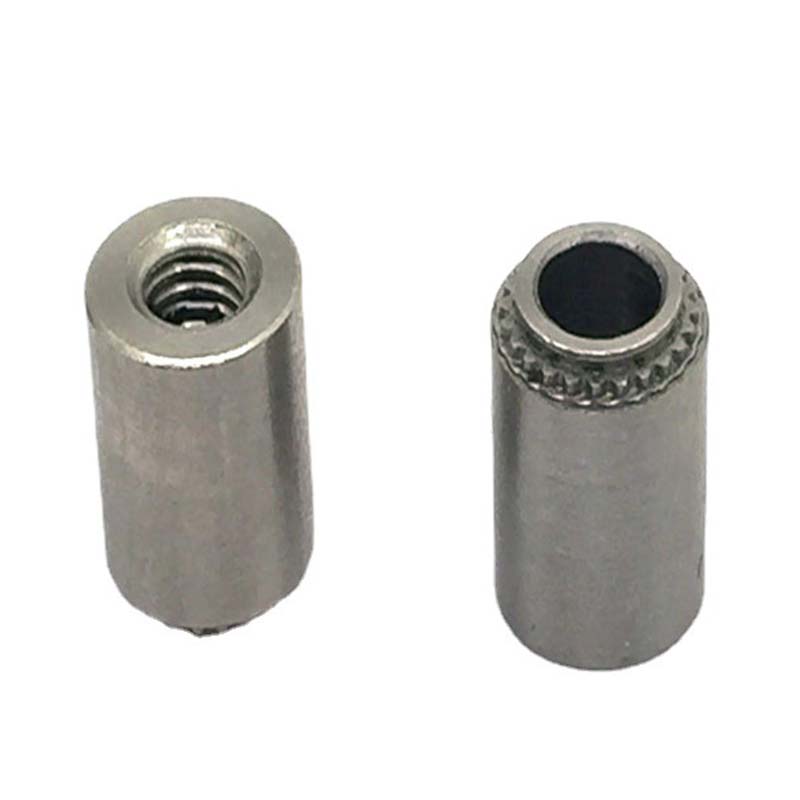

Fångande fästelement Broaching Standoffs

Fångande fästelement är hållbara, lätta att installera och lämpliga för komplexa elektroniska miljöer. Den cylindriska formen kan stödja komponenter och det räfflade mönstret förhindrar att de faller av. Xiaoguo®-fabriken erbjuder en mängd olika specifikationer och storlekar och har tillräckligt med lager.

Modell:QIB/IND KFB3

Skicka förfrågan

Produktbeskrivning

Avstånd för brytning av fastfästen är gjorda av olika material, med olika användningsscenarier och egenskaper. Milt stål (som 1008 eller 1010) erbjuder låg kostnad och hög hållfasthet; rostfritt stål (som 303 eller 304) är rost- och korrosionsbeständigt och lämpligt för användning i fuktiga miljöer; och aluminiumlegering (som 6061) är ledande och lätt. Att välja rätt material kräver en omfattande övervägande av hållfasthet, vikt, konduktivitet, korrosionsbeständighet och kostnadseffektivitet, skräddarsytt för applikationsscenariot, plats och krav.

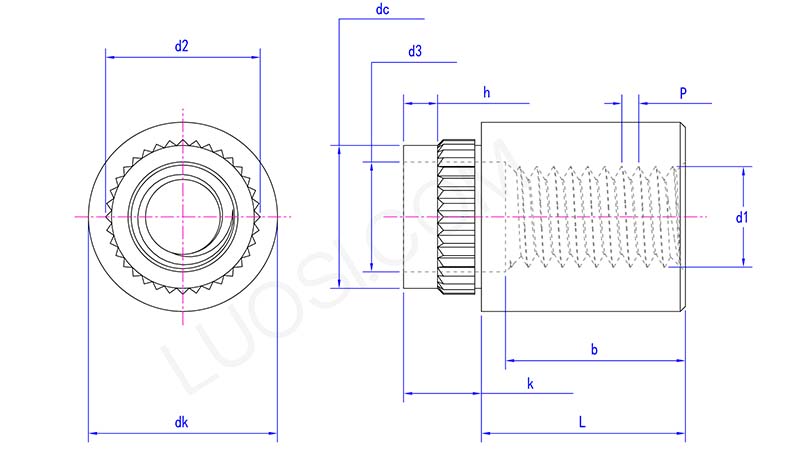

Captive fastener broaching standoffs parameter

mån	440	632
P	40	32
b max	0.391	0.391
b min	0.359	0.359
d1	#4	#6
d2 min	0.176	0.223
d2 max	0.182	0.229
d3 max	0.125	0.174
d3 min	0.119	0.168
dc max	0.165	0.212
dk max	0.222	0.283
dk min	0.216	0.277
h max	0.05	0.05
h min	0.03	0.03
k max	0.09	0.09

Installera

De infångade fästelementen som skjuter upp avstånden installeras ganska effektivt.

Genom att använda speciella pneumatiska, hydrauliska eller servoelektriska nitmaskiner går det snabbt och konsekvent att sätta in dem. Du behöver bara åtkomst från stiftsidan av kretskortet.

Denna ensidiga process gör monteringslinjedesign och automatisering enklare.

Det är enkelt att hantera dessa dubbar innan installationen, de levereras vanligtvis i bulk eller på rullar, vilket fungerar med automatiserade matningssystem.

Under hög temperatur eller termisk cykelmiljö

De fångade fästelementens brytningsavstånd är gjorda för att hålla sig stabila i tuffa miljöer.

De rostfria gör sig bra här, de klarar vanligtvis temperaturer från -50°C upp till över 200°C.

Den mekaniska nitningen gör en tät anslutning som inte lossnar så mycket under uppvärmnings- och kylcykler, jämfört med saker som lim eller lödda delar.

Se bara till att materialet på dubben matchar de temperaturer som din montering kommer att se och hur mycket den värms upp och kyls ner. På så sätt kommer den att vara pålitlig under lång tid.
