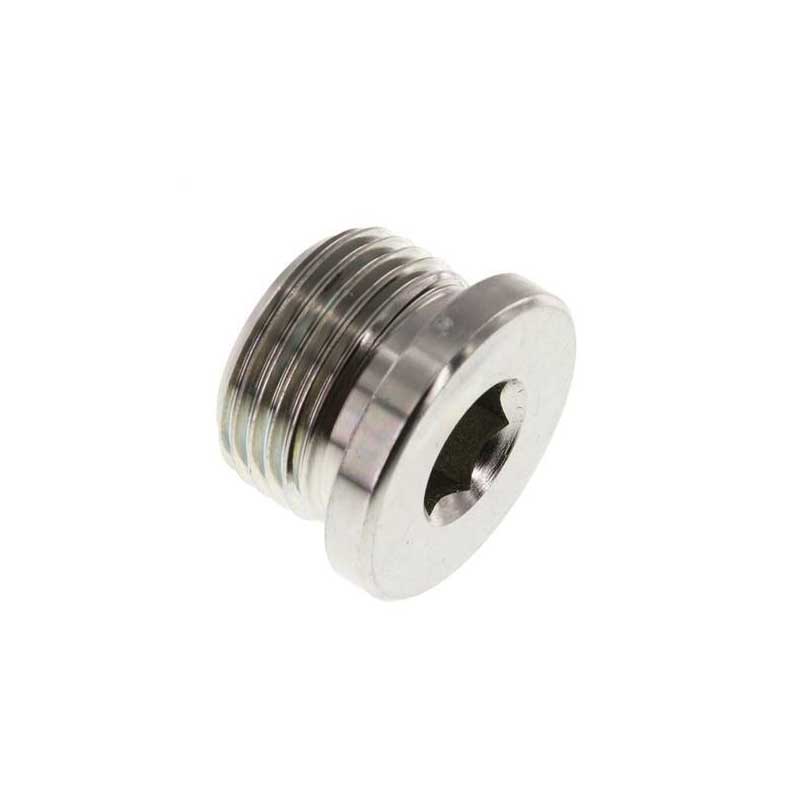

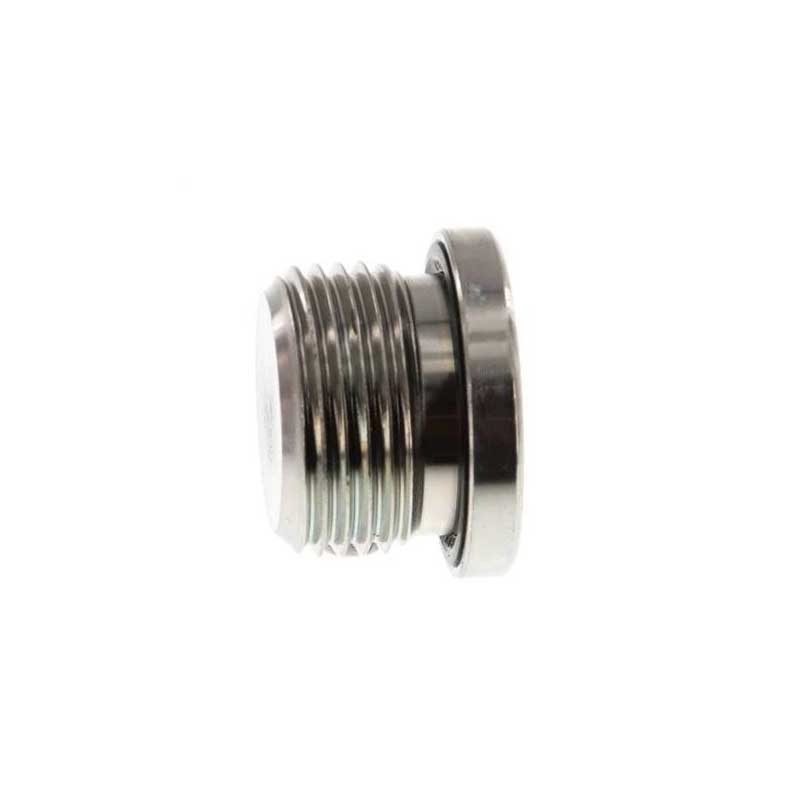

BSP Hane Captive Seal Hollow Hex Hydraulisk Plugg

BSP Male Captive Seal Hollow Hex Hydraulic Plug in inventory of China XiaoGuo® är gjorda av höghållfast material och har en robust struktur. Den kan installeras och demonteras flera gånger under normala förhållanden utan att orsaka skada, och kan återvinnas, vilket minskar avfallet.

Modell:IS09974-2Type E

Skicka förfrågan

Produktbeskrivning

De gemensamma specifikationerna för BSP hantätning ihålig sexkantshydraulikplugg från G1/8 tum till G3 tum. Olika produkter kan ha små variationer i specifika dimensioner. Här är några exempel på typiska storlekar för din referens:

Modellnummer	Trådspecifikation	A (mm)	L (mm)	S1 (hexagonala motsatta sidor, mm)
Eaton (1B-04-06(2WD)Z)	BSP hane i fångenskap	-	36.5	22
EMYTE (1B-02WD)	G1/8" X28	10	25.5	14
LY-NB (4B-04WD)	G1/4" X19	12	19.6	19

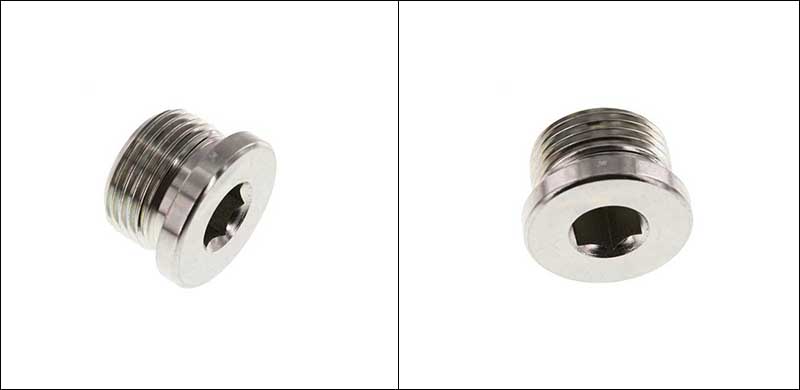

BSP Male Captive Seal Hollow Hex Hydraulic Plug

Installationssteg

Nyckeln till att installera BSP hantätning ihålig sexkantshydraulikplugg är "exakt vridmomentkontroll" och "skydd av tätningselementet". Hela processen kan delas in i tre steg.

【1】 Förberedelse före installation

（1）Rengöring och inspektion: Rengör noggrant de hydrauliska portarna och gängorna på BSP Male Captive Seal Hollow Hex Hydraulic Plug, ta bort oljefläckar, järnspån och andra föroreningar. Kontrollera också om tätningsringen mot lösgöring på skruvlocket är åldrad, repad eller deformerad.

（2） Förbjud lindning av råmaterialremmar: Linda inte några råmaterialremmar och applicera inte tätningsmedel på gängorna.

【2】 Rätt installationsprocedur

（1） Manuell föråtdragning: Rikta in BSP-hantätningen ihålig sexkantshydraulikplugg med hydraulporten och sätt i den, se till att gängorna är korrekta och att det inte finns något motstånd. Dra åt den för hand tills den inte kan dras åt ytterligare.

（2） Åtdragning av momentnyckel: Använd en invändig sexkantnyckel och se till att använda en momentnyckel för den slutliga åtdragningen. Detta är det mest avgörande steget för att förhindra läckage.

（3） Bedömningskriterium: Dra åt tills tätningsringen är i perfekt kontakt med portens plana yta.

【3】 Referensvärde för vridmoment

Se följande allmänna vridmomentintervall för BSP raka gängor (enhet: N·m):

Trådspecifikation (storlek)	Rekommenderat vridmomentområde (N·m)
G1/8"	14.0 - 16.0
G1/4"	24,0 - 27,0
G3/8"	33,0 - 40,0
G1/2"	44,0 - 50,0
G5/8"	58,0 - 65,0
G3/4"	84,0 - 92,0

【4】 Slutlig inspektion och testning

Efter att installationen är klar bör ett läckagetest utföras efter att systemet har trycksatts. Använd en servett för att torka runt skruvlocket och kontrollera om det finns några oljefläckar. Om en läcka upptäcks, dra inte åt den igen. Ta istället bort den för att inspektera tätningen och gängorna. Byt ut dem vid behov.
