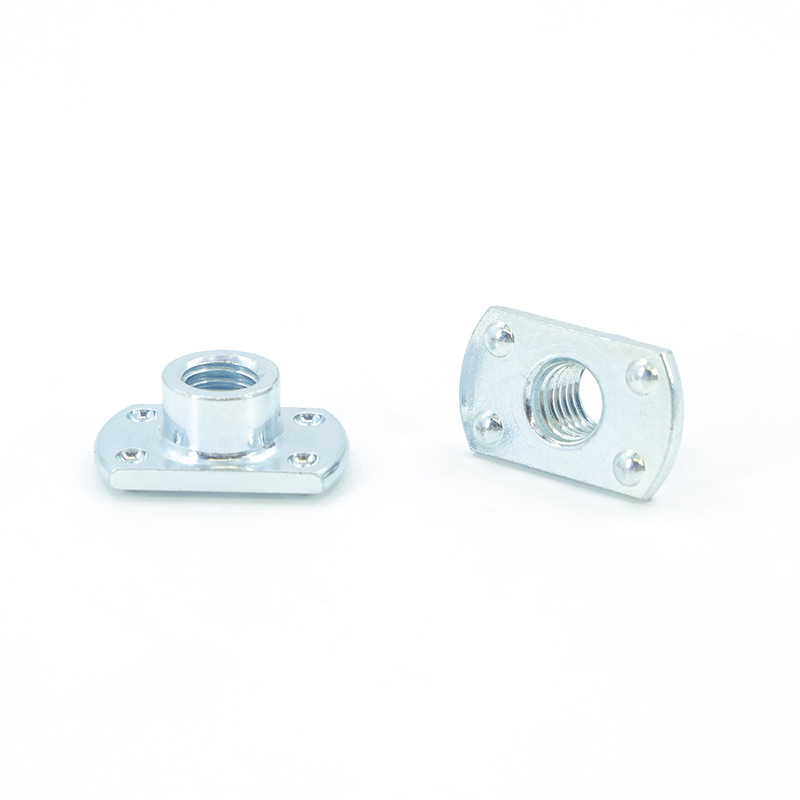

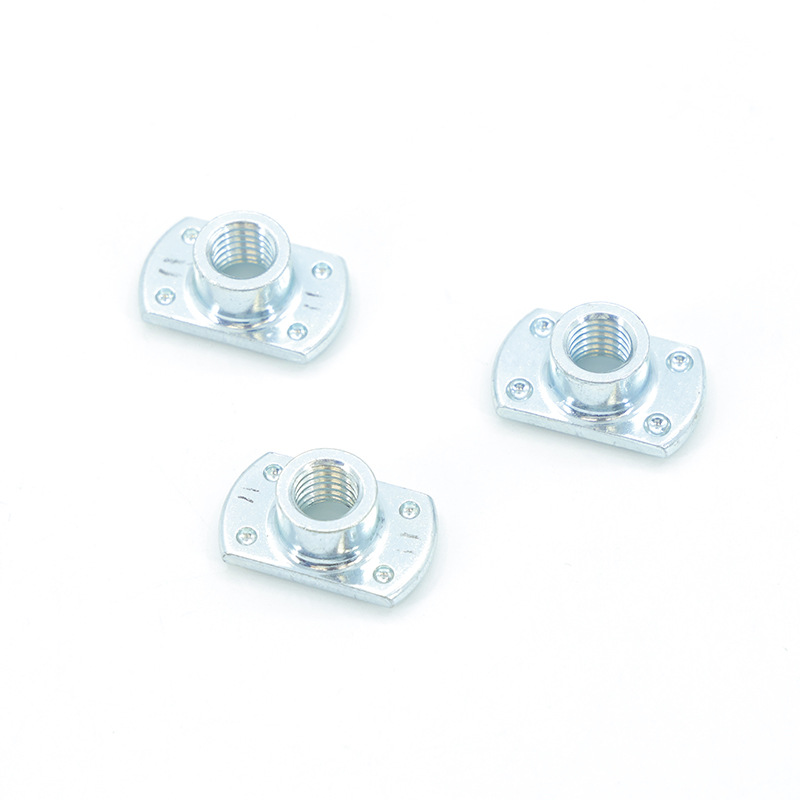

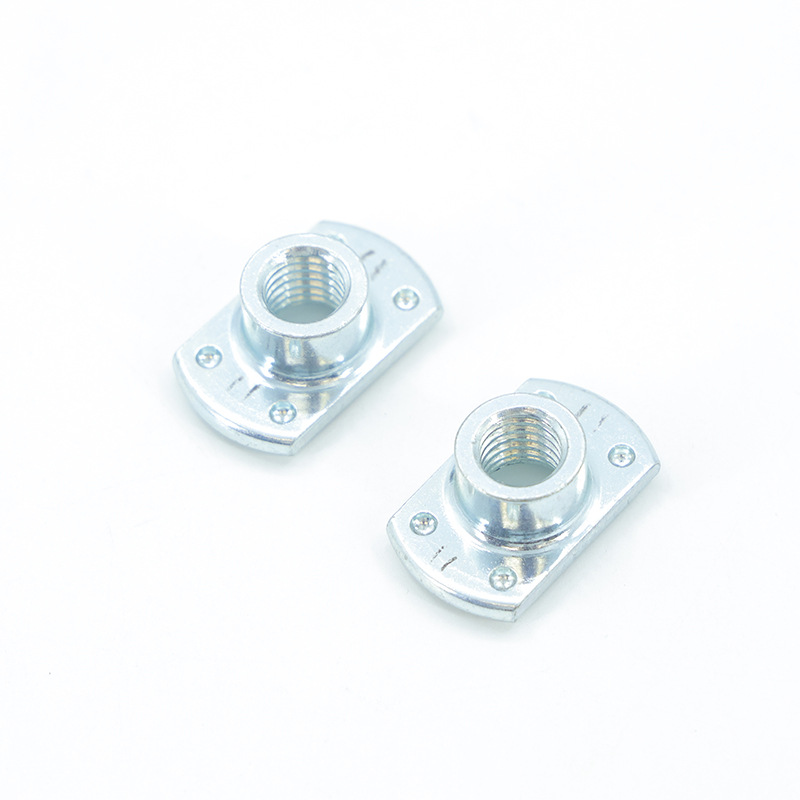

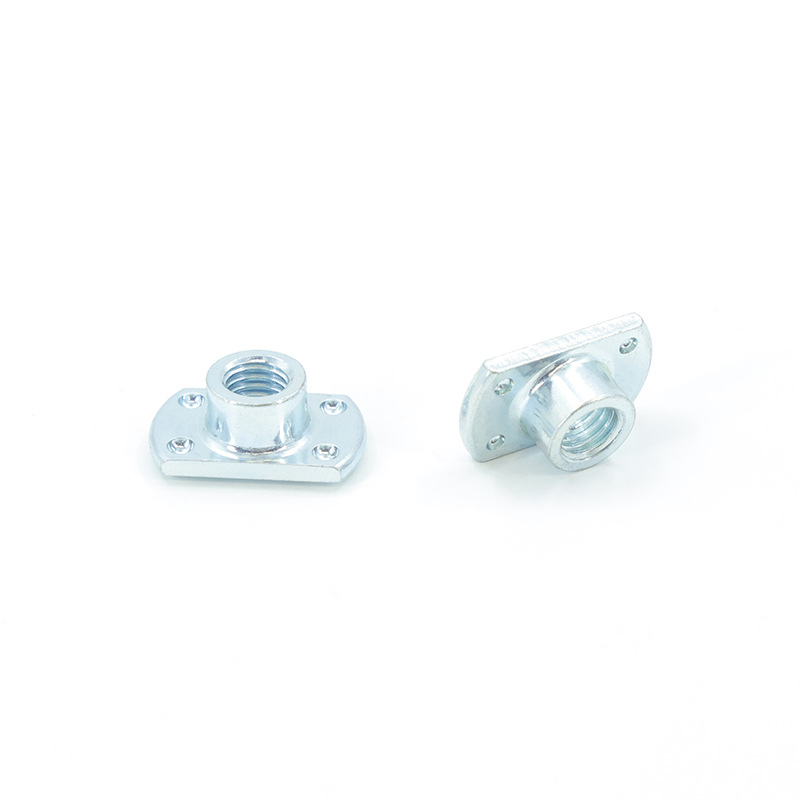

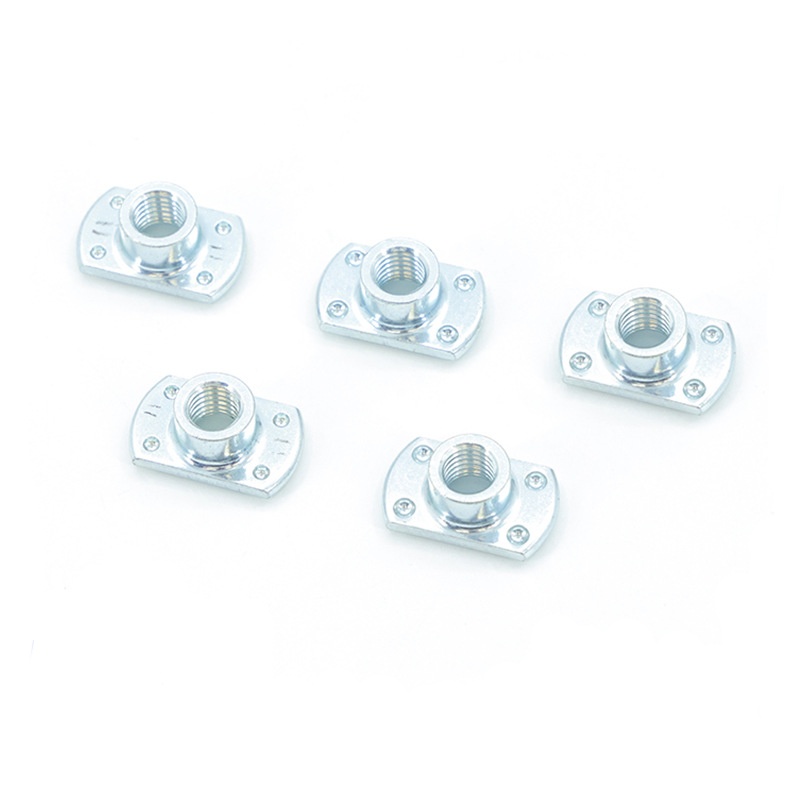

Svetsmuttrar i positiv T-stil

Svetspositiva T-svetsmuttrar är specialiserade fästelement designade för permanent fäste på plåt eller andra tunna material med projektionssvetsning. Xiaoguo® erbjuder anpassningstjänster till tillverkare och andra kunder för att möta deras specifika krav på fästelement.

Modell:JIS B1196-3.1-1994

Skicka förfrågan

Produktbeskrivning

Svetspositiva T-svetsmuttrar finns överallt inom biltillverkning. De håller ihop viktiga delar som karosspaneler, fästen, sätesramar, klädsel, instrumentpaneler, avgassystem och chassidelar.

Du behöver bara åtkomst från en sida för att installera dem, de är starka, de håller emot vibrationer och de fungerar bra med robotsvetsning. Det är därför de är ett måste på monteringslinjer för stora bilar. Dessa muttrar förblir tillförlitliga under hela fordonets livslängd och håller gängade anslutningar stabila även vid tuffa vägförhållanden.

Produktinformation:

Förutom bilar används svetspositiva T-svetsmuttrar mycket vid tillverkning av industriella maskinramar, skåp, kontrollpaneler, kapslingar och arbetsstationer. De skapar starka gängade ställen för att montera delar, kåpor, åtkomstpaneler och mindre enheter på plåthöljen.

De svetspositiva T-svetsmuttrarna sitter jämnt, så insidan och utsidan förblir släta. Deras styrka är viktig eftersom de hjälper till att hålla saker i linje och hålla tunga delar på plats i komplexa maskiner och skyddsstrukturer.

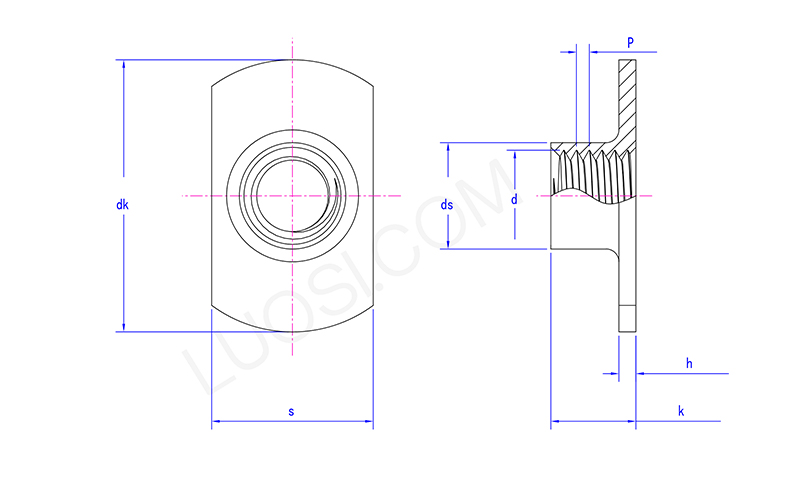

mån	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1×1,25	1,25 丨 1,5	1,5×1,75
dk max	23.7	24.7	27	29	33.2	37.2
dk min	22.3	23.3	25	27	30.8	34.8
s max	12.25	12.25	14.3	14.3	19.4	21.5
s min	11.75	11.75	13.7	13.7	18.6	20.5
ds max	5.9	6.7	8.3	10.2	13.2	15.2
ds min	5.4	6.2	7.8	9.5	12.5	14.5
k max	5.9	6.9	7.5	9	10.6	11.8
k min	5.1	6.1	6.5	8	9.4	10.2
h max	1.4	1.4	1.85	1.85	2.3	2.3
h min	1	1	1.35	1.35	1.7	1.7

Prisvärdhet:

Hur mycket vikt våra svetsmuttrar i T-typ kan hantera – som hur hårt du kan trycka ut dem eller hur mycket vridning de kan ta – beror på mutterstorleken (gängan), hur tjockt eller starkt basmaterialet är och hur bra svetsen är.

Vi har detaljerade ark med minsta förväntade antal för olika inställningar, testade under standardförhållanden (som AWS-regler). Fråga bara, så kan vi ge dig en för ett specifikt T-Style-svetsmutter-artikelnummer.
