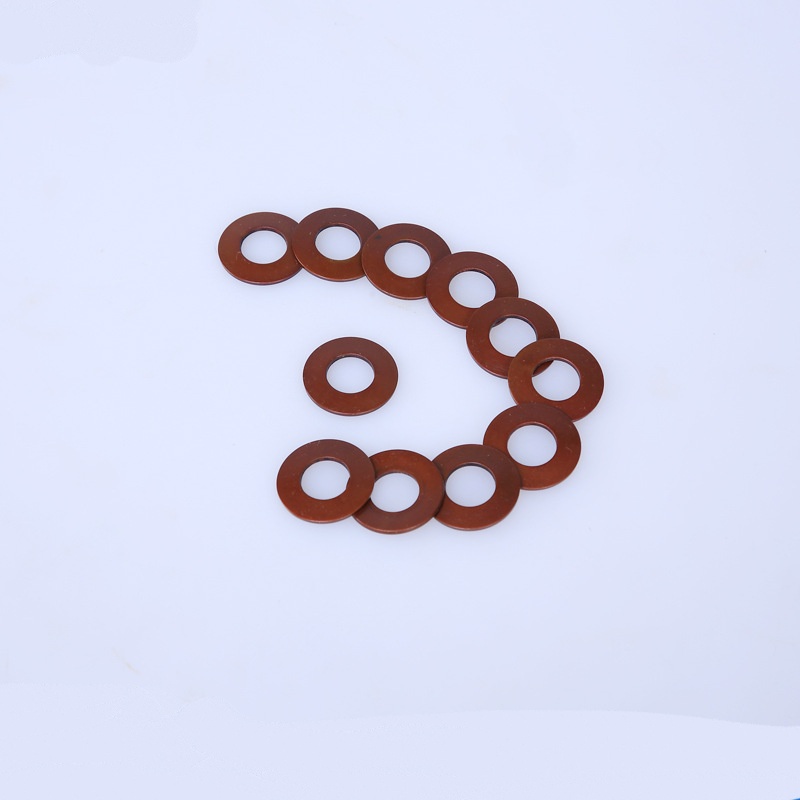

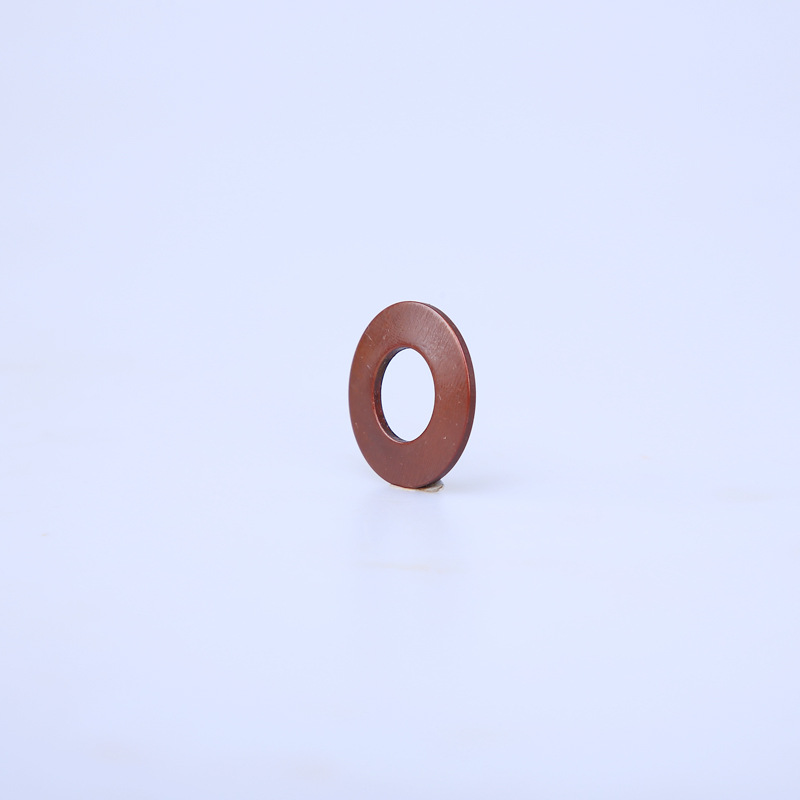

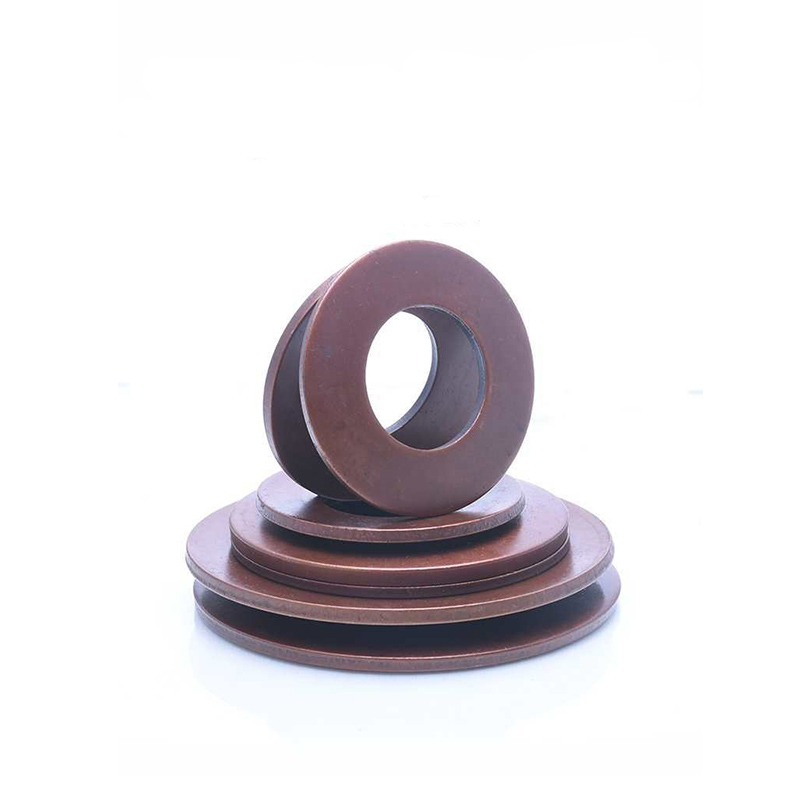

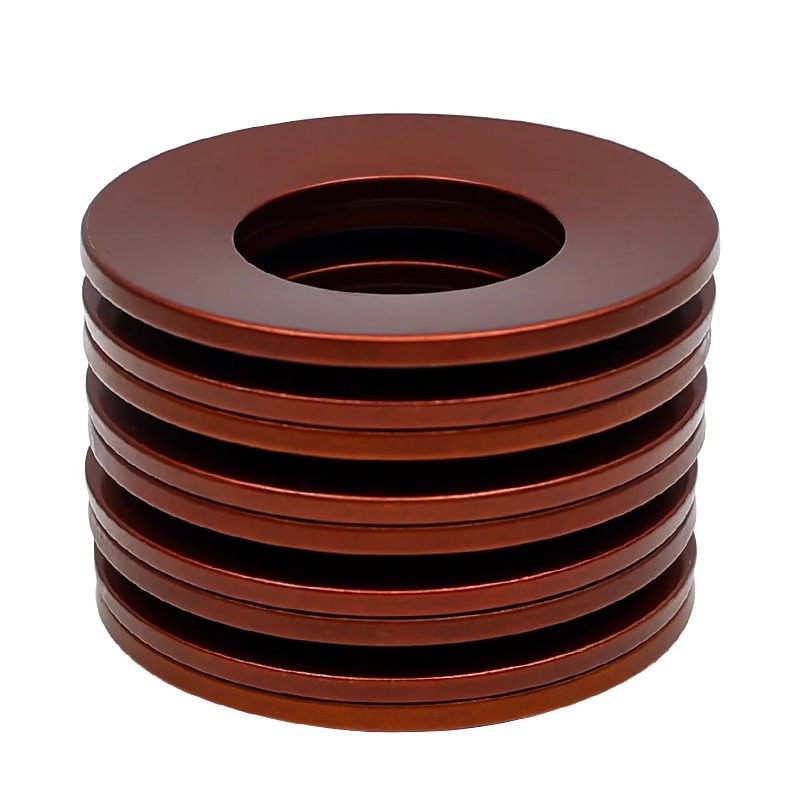

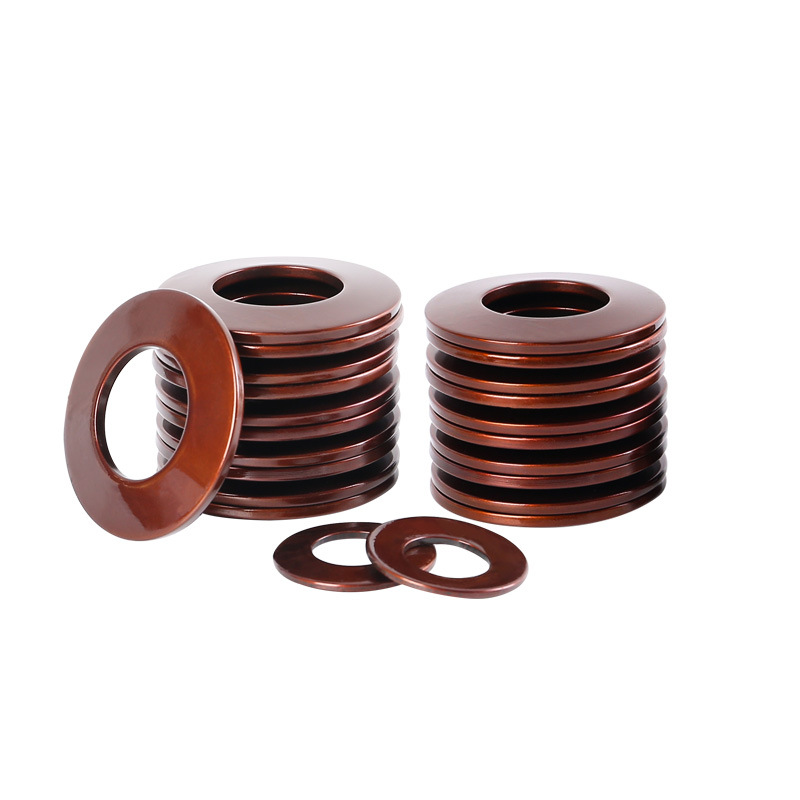

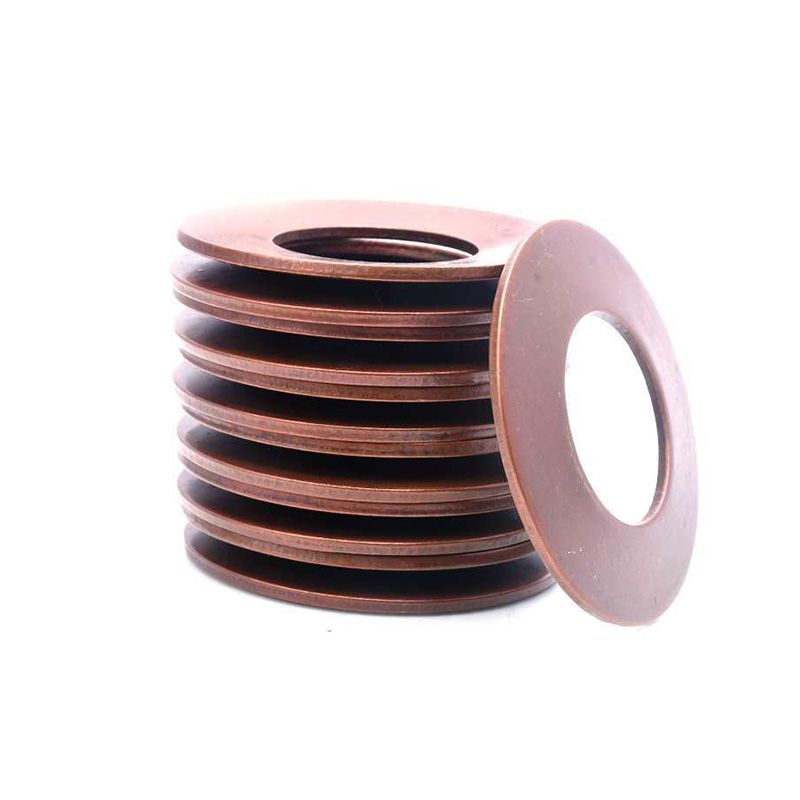

Vibrationsdämpande skivformad fjäder

Vibrationsdämpande skivformad fjäder är en idealisk lösning för tillverkare av tung utrustning över hela världen – dessa tillverkare förlitar sig på Xiaoguo® som en pålitlig leverantör för kritiska skruvförbandsapplikationer, speciellt för scenarier med begränsat utrymme och höga kraftkrav.

Modell:75LB

Skicka förfrågan

Produktbeskrivning

De vibrationsdämpande skivformade fjäderbrickorna är extremt viktiga i komponenterna i biltransmissioner och kopplingar - även med begränsat utrymme kan de ge stark kraft. Deras koniska design gör det möjligt för dem att exakt bära belastningen och producera lämplig deformation.

Vi håller våra priser konkurrenskraftiga eftersom vi producerar dessa produkter i stora kvantiteter. Om du beställer mer än 1 000 enheter får du 5 % rabatt. Vanligtvis är dessa fjädrar gjorda av kolstål och har fosfatbehandling eller oljesvartbehandling på ytan. Vi levererar varorna via budfirmor så att du kan ta emot varorna så snart som möjligt.

Förpackningsmässigt använder vi rejäla lådor med skiljeväggar – detta kan förhindra att de skadas när de staplas. Varje parti av produkter kommer också att genomgå strikta belastningstester för att säkerställa överensstämmelse med internationella kvalitetsstandarder, såsom ISO 9001-standarder.

Produktdetaljer

I tung industriell utrustning som pressar och ventiler är vibrationsdämpande skivformad fjäder oumbärlig - de kan utöva stark förspänningskraft och absorbera stötkraft. Utformningen av dessa komponenter antar specifika förhållanden mellan ytterdiameter och innerdiameter för att de ska kunna prestera som bäst.

Vi håller produktionskostnaden låg, så priset är också mycket rimligt. Vi erbjuder fri frakt vid beställningar på 5 000 stycken eller mer. Den vanliga ytbehandlingen är galvanisering, vilket kan förhindra att de rostar. När det gäller frakt har vi två alternativ: flygfrakt om du vill ha snabbhet och sjöfrakt om du vill spara pengar. Du kan välja efter dina behov, och vi kan leverera varorna till världen i slutändan.

Vi använder höghållfasta förpackningsmaterial och inbyggt högeffektivt torkmedel för att effektivt blockera fukt och säkerställa att produkten förblir torr under transport och lagring. Dessutom inspekteras varje fjäder till 100 % före leverans.

Vanligt använda material

Våra standardfjädrar är huvudsakligen gjorda av högkolhaltigt stål (SAE 1070) och rostfritt stål (AISI 301/316), och är vanligtvis gjorda av dessa två vanliga material. För speciella behov erbjuder vi material som Inconel eller berylliumkoppar. Materialet säkerställer att den vibrationsdämpande skivformade fjädern fungerar tillförlitligt under olika belastningar och miljöförhållanden.

Vibration Dampening Disc Shaped Spring

Skivformad fjäder standardversion

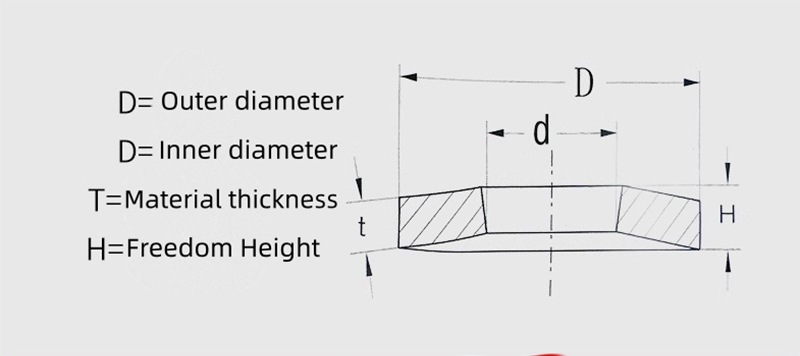

	Geometrisk parametrar				Mekanisk fastigheter				Vikt
	Geometrisk parametrar				f=0,50h f=0,75h				Vikt
	D	d	t	h/t	F	P	F	P	kg/100
C	8.0	4.2	0.20	0.45	0.125	33	0.188	39	0.06
B	8.0	4.2	0.30	0.55	0.125	89	0.188	118	0.09
A	8.0	4.2	0.40	0.65	0.100	147	0.150	210	0.11
C	10.0	5.2	0.25	0.55	0.150	48	0.225	58	0.11
B	10.0	5.2	0.40	0.70	0.150	155	0.225	209	0.18
A	10.0	5.2	0.50	0.75	0.125	228	0.188	325	0.22
D	12.0	6.2	0.60	0.95	0.175	394	0.262	552	0.39
C	12.5	6.2	0.35	0.80	0.225	130	0.338	151	0.25
B	12.5	6.2	0.50	0.85	0.175	215	0.262	293	0.36
A	12.5	6.2	0.70	1.00	0.150	457	0.225	660	0.51
C	14.0	7.2	0.35	0.80	0.225	106	0.338	123	0.31
B	14.0	7.2	0.50	0.90	0.200	210	0.300	279	0.44
A	14.0	7.2	0.80	1.10	0.150	547	0.225	797	0.71
C	16.0	8.2	0.40	0.90	0.250	131	0.375	154	0.47
B	16.0	8.2	0.60	1.05	0.225	304	0.388	410	0.70
A	16.0	8.2	0.90	1.25	0.175	697	0.262	1013	1.05
C	18.0	9.2	0.45	1.05	0.300	185	0.450	214	0.68
B	18.0	9.2	0.70	1.20	0.250	417	0.375	566	1.03
A	18.0	9.2	1.00	1.40	0.200	865	0.300	1254	1.48
