Typ SC Shackles

Den hållbara designen av typ SC-schacklar säkerställer motståndskraft mot korrosion, vilket gör dem idealiska för marina och industriella miljöer. Anpassade förpackningsalternativ från Xiaoguo® skyddar produkter under långdistansfrakt.

Modell:JIS B2801-2-1977

Skicka förfrågan

Produktbeskrivning

Byglar av typ SC doppas i smält zink (varmförzinkning) för att skapa deras skyddande beläggning. Detta hjälper dem att hålla emot saltstänk i 500+ timmar under testning. Zinkskiktet går i princip ihop med metallen under för att blockera rost, solskador och kemikaliespill.

Om du behöver något tuffare kan dessa schacklar även sprayas med en epoxipulverlackering. De kommer vanligtvis i ljust säkerhetsgult så att de är lätta att upptäcka, men du kan välja andra färger också. Finishen förblir slät så att saker som rep eller kedjor glider lättare mot dem, vilket hjälper till att förhindra slitage på vad de än är anslutna till.

Vi laseretsar lastnumren och certifieringsinformationen direkt på metallen. Den förblir läsbar i flera år och försvinner inte, plus att etsningsprocessen inte påverkar bygelns styrka.

Storlek

Schackel av typ SC finns i 10 standardstorlekar, med stiftdiametrar från 1/4" till 1-1/2". Deras arbetsbelastningsgränser (WLL) går från 0,75 ton upp till 55 ton. Var och en stämplas med sin WLL, materialkvalitet (som Grade 8 eller 10) och ett batchnummer för spårning.

Båge-till-båge-designen fördelar belastningen jämnt, och de är byggda med en säkerhetsfaktor på 6:1, högre än vad de flesta industrier kräver. Anpassade storlekar finns tillgängliga frånXiaoGuo® fabrik, rådgör med vårt ingenjörsteam för att bekräfta lastspecifikationer. Vi kan också tillhandahålla måttdiagram och CAD-filer för att hjälpa dig att installera dessa schacklar på din utrustning.

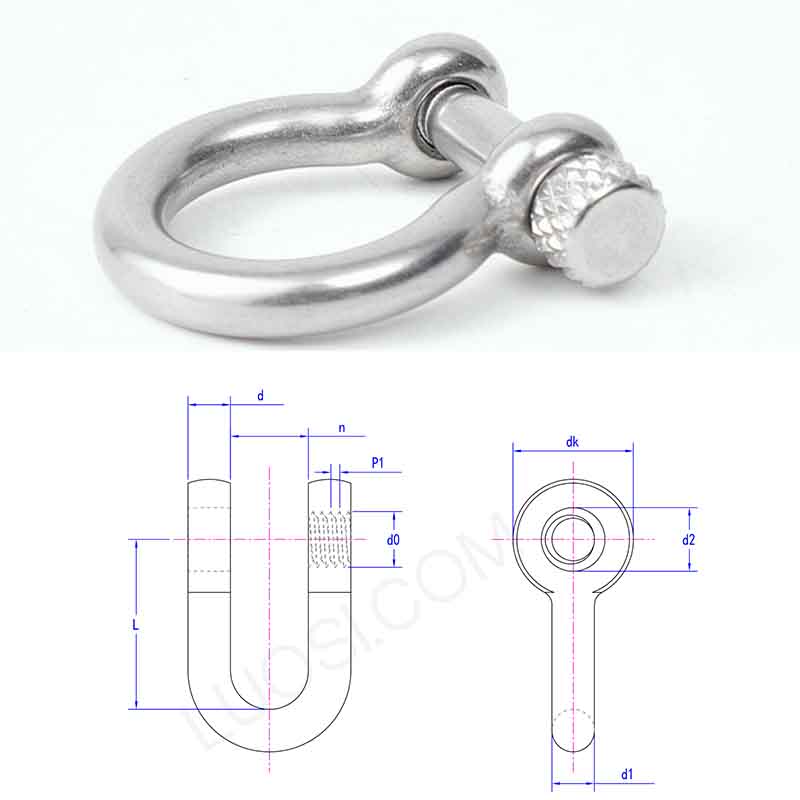

Type SC shackles

mån	20	22	24	26	28	30	32	34	36	38	40
d1	20	22	24	26	28	30	32	34	36	38	40
n	31	34	39	41	43	45	48	50	54	57	60
dk	50	55	62	66	70	75	80	85	90	95	100
d2	25	27	31	33	35	37	39	41	43	47	49
d0	M24	M24	M30	M30	M33	M36	M36	M39	M42	M45	M48
P1	3	3	3.5	3.5	3.5	4	4	4	4.5	4.5	5
L	80	88	96	104	112	120	128	136	144	152	160

Drag

F: Vad är arbetsbelastningsgränsen (WLL) och säkerhetsfaktor för schackel av typ SC?

S: Schackel av typ SC har standardgränser för arbetsbelastning (WLL) baserat på deras storlek, från 0,5 till 100 ton. Säkerhetsfaktorn är vanligtvis 6:1, vilket är bättre än vad de flesta industrier kräver, till exempel kräver ASME B30.26 5:1. Det betyder att de håller bra under plötsliga eller skiftande belastningar. Titta alltid på WLL markerad på själva bygeln och överskrid den inte. Bygeln går också igenom brotttestning för att kontrollera deras minsta brottbelastning (MBL) och lägga till ett extra lager av säkerhet.
