Typ F slitsad gängskruv med pannhuvud

Typ F slitsade gängskruvar med pannhuvud tillverkade av Xiaoguo®-fabriken överensstämmer med utförandestandarden GB/T 5282-1985. De används vanligtvis för att fixera lock, stöd eller lätta komponenter. Om du vill testa kvaliteten kan vi skicka prover gratis.

Modell:GB/T 5282-1985

Skicka förfrågan

Produktbeskrivning

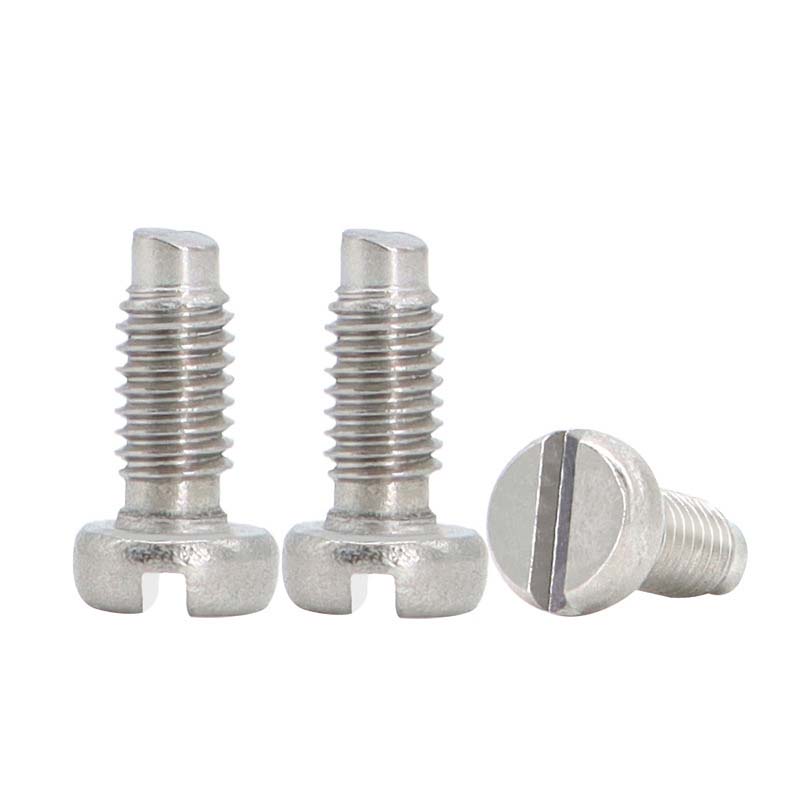

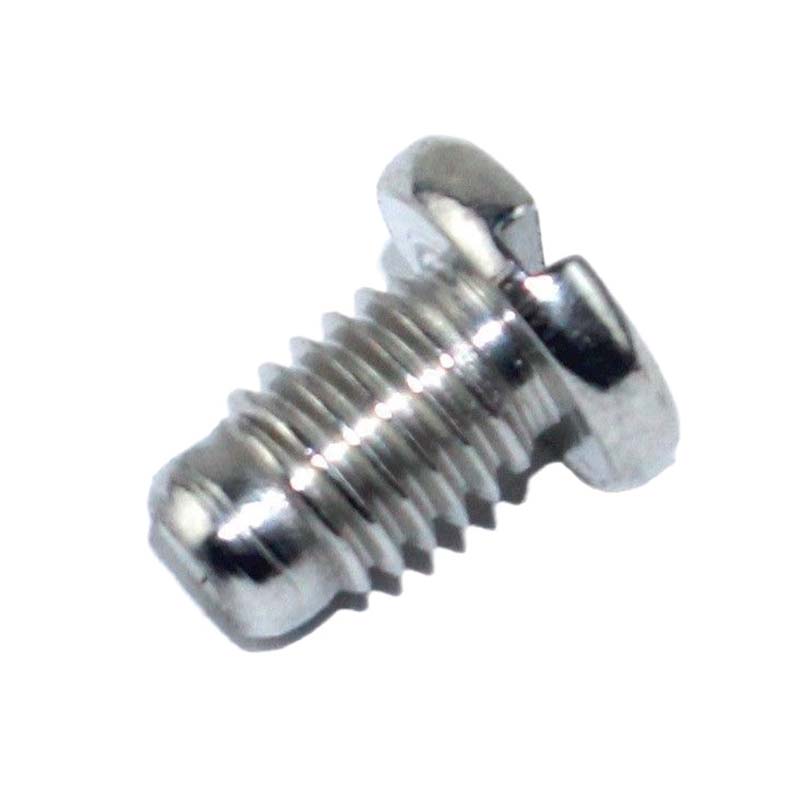

Huvudet av typ F slitsad skruv med pannhuvud är i form av en panna, med en platt topp och släta kanter. Det finns en enda slits i mitten, som är lämplig för skruvmejseldrift. Skruven har en speciell gänga som gör att den kan skära in i materialet själv under installationen.

Produktegenskaper

Typ F slitsade gängskruvar med pannhuvud har vårt välbekanta cirkulära huvud och ett spår för plattskruvmejslar. När du skruvar i skruvarna kommer de att självgänga. Om du inte behöver en slät yta kan du använda dem. Huvudet kan sticka ut vilket är mycket lämpligt för många fördelningsboxar, plastkapslingar eller fasta dekorlister.

F-typ med slitsade gängskruvar kombinerar självgängande fingänga (F-typ), runda huvuden och enkel slitsdrift. De är det föredragna valet för grundläggande skruvar i underhåll av gammal utrustning, plastkomponenter eller lampor som kräver icke-rivande material. De är mest lämpade för mjukare material eftersom deras trådar är finare och inte skadar material som plast.

Type F Slotted Pan Head Tapping Screw parameter

mån	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
ett max	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
dett max	2.8	3.5	4.1	4.9	5.5	6.3	7.1	9.2	10.7
dk max	4	5.6	7	8	9.5	11	12	16	20
dk min	3.7	5.3	6.6	7.6	9.1	10.6	11.6	15.6	19.5
k max	1.3	1.8	2.1	2.4	3	3.2	3.6	4.8	6
k min	1.1	1.6	1.9	2.2	2.7	2.9	3.3	4.5	5.7
n min	0.56	0.86	1.06	1.26	1.26	1.66	1.66	2.06	2.56
n max	0.7	1	1.2	1.51	1.51	1.91	1.91	2.31	2.81
r min	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
t min	0.5	0.7	0.8	1	1.2	1.3	1.4	1.9	2.4

Slitsdesignen för den F-slitsade gängskruven är enkel, men den kräver noggrann insättning. Deras skafthuvuden är placerade ovanför ytan, så de är inte lämpliga för inbäddad installation. Välj dem för att fästa komponenter på plasthöljen, fästa träskivor på metallramar eller liknande mjukare material.

Diametern på gängskruven med slitsad pannhuvud av typ F är större, vanligtvis 2-3 gånger diametern på skruvaxeln, vilket kan ge bättre stöd och förhindra materialskador på grund av ojämn kraft. Gängans stigning är relativt bred, vilket resulterar i mindre motstånd vid skärning i materialet, vilket gör det mindre troligt att det orsakar materialsprickor. Den är särskilt lämplig för mjuka material som furu och plast.
