Tidsbesparande spännmutter

Under installationen deformerar den tidsbesparande låsmuttern den omgivande plåten, vilket skapar en stark mekanisk förregling. Xiaoguo® är en pålitlig leverantör som tillverkar bultar, muttrar och skruvar.

Modell:QIB/IND CLA

Skicka förfrågan

Produktbeskrivning

För att få en tidsbesparande låsmutter installerad på rätt sätt behöver du en kompatibel press – kan vara hydraulisk, pneumatisk eller servoelektrisk – med god kontroll över tonnaget, plus korrekt gjorda verktyg (en stans- och stanssats). Stansen trycker direkt på muttern och driver den in i plåten som är placerad över en stödjande formhålighet. En väldesignad dyna låter materialet strömma in på ett kontrollerat sätt in i mutterns spänndelar. Att hålla kraften stabil och allt i linje är verkligen viktigt. Om du inte använder tillräckligt med kraft, kommer clinchen att vara svag. Använd för mycket och du kan skada muttern eller plåten. Och du behöver inte förtråda något först.

Tillämpliga scenarier:

Tidsbesparande klämmuttrar används mycket i industrier som behöver sätta ihop plåt effektivt. Du hittar dem i bilar - för karosspaneler, fästen, chassidelar. De finns också inom elektronik, som kapslingar, ställ och kylflänsar. VVS-system använder dem också, i kanaler och enheter. Vitvaror, med sina ramar och höljen, telekommunikationsskåp, möbler och belysning – de använder alla tidsbesparande klämmuttrar.

Alla jobb som kräver en stark, pålitlig gängad tapp som sticker ut ur plåt (och sitter i jämnhöjd) fungerar bra med en tidsbesparande låsmutter. Den ersätter de skrymmande svetsmuttrarna eller lösa fästelementen, vilket gör både design och tillverkning enklare.

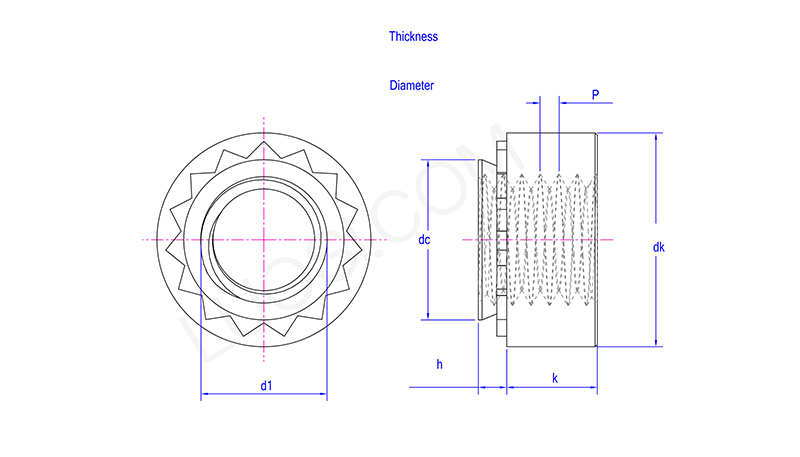

mån	256-0	256-1	256-2	348-0	348-1	348-2	440-0	440-1	440-2	440-3	632-0
P	56	56	56	48	48	48	40	40	40	40	32
d1	#2	#2	#2	#3	#3	#3	#4	#4	#4	#4	#6
dc max	0.165	0.165	0.165	0.165	0.165	0.165	0.165	0.165	0.165	0.165	0.187
Diameter på monteringshål min	0.166	0.166	0.166	0.166	0.166	0.166	0.166	0.166	0.166	0.166	0.1875
Diameter på monteringshål max	0.169	0.169	0.169	0.169	0.169	0.169	0.169	0.169	0.169	0.169	0.1905
dk min	0.24	0.24	0.24	0.24	0.24	0.24	0.24	0.24	0.24	0.24	0.27
dk max	0.26	0.26	0.26	0.26	0.26	0.26	0.26	0.26	0.26	0.26	0.29
h max	0.03	0.038	0.054	0.03	0.038	0.054	0.03	0.038	0.054	0.087	0.03
h kodare	0	1	2	0	1	2	0	1	2	3	0
k max	0.08	0.08	0.08	0.08	0.08	0.08	0.08	0.08	0.08	0.08	0.08
k min	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06	0.06
Monteringsplattans tjocklek min	0.03	0.04	0.056	0.03	0.04	0.056	0.03	0.04	0.056	0.091	0.03

Antirostbehandling:

Denna mutter har ofta ytbehandlingar för att hjälpa dem att motstå rost och se bättre ut. Vanliga sådana inkluderar zinkplätering - klar, gul eller svart - zink-nickelplätering, Geomet® (en icke-elektrolytisk oorganisk beläggning) och passivering för rostfritt stål. Beläggningen måste hålla emot det höga trycket i clinchprocessen utan att flisa av.
