Slitsad försänkt huvud trä självgängande skruv

Den självgängande träskruven med försänkt huvud, tillverkad av Xiaoguo®-fabriken, kan sitta helt jämnt inuti trä när den används med en matchande försänkningsborr. På så sätt förblir fixeringsdelen dold och gör att de färdiga föremålen ser snygga ut.

Skicka förfrågan

Produktbeskrivning

En självgängande träskruv med slitsad försänkt huvud är en typ av träbearbetningsfäste med ett koniskt huvud (med en 90° avsmalningsvinkel) och ett spår i toppen. Huvudet kan sättas in helt i de förskurna koniska hålen i träet, och efter åtdragning kommer huvudet att ligga i jämnhöjd med eller något lägre än träytan. Skruvkroppen har djupa och grova trägängor, och svansen är ett koniskt spetsigt huvud. Den kan skruvas direkt in i träet (för lövträ eller stora diametrar, rekommenderas att förborra ett hål). Denna självgängande träskruv med slitsad försänkt huvud är lämplig för att ansluta och fixera träprodukter som kräver en plan yta och inga exponerade huvuden.

engelska namn	Slitsad försänkt huvud trä självgängande skruv
Gemensamma standarder	DIN 97
Typ av huvud	Försänkt / platt huvud
Slot typ	Slitsad
Typ av tråd	Trägänga (grov stigning, djup stigning)
Tipsformulär	Koniskt självborrande spetshuvud

Slotted Countersunk Head Wood Self Tapping Screw

Strukturella egenskaper

Strukturegenskaperna hos slitsade försänkta trä självgängande skruv kommer att introduceras i fem delar.

Huvudets struktur

1.Huvudform: Konisk, som en trattform, vanligtvis med en konvinkel på 90°. Den övre ytan av huvudet är platt och sidorna är lutande.

2. Huvuddimension: Huvudets ytterdiameter är cirka 1,8 till 2,2 gånger skruvgängans diameter, och huvudhöjden är cirka 0,5 till 0,6 gånger gängdiametern.

3.Huvudanvändning: Efter att ha fäst denna självgängande träskruv med försänkt huvud, passar hela skruvhuvudet in i det förgjorda avsmalnande hålet på trä. Den håller sig jämn eller lite under träytan och sticker inte ut.

Rak slitsdesign

1. Drive typen är rak spår. Spåret går rakt från mitten ut till båda sidor.

2. Spårbredden varierar från 0,6 mm till 2,0 mm, spårdjupet är 0,3 mm till 0,8 mm. Båda ändarna av skåran är gjorda med runda hörn.

3. Skårans egenskaper: Den kan drivas av den vanligaste plattskruvmejseln.

Stångstruktur

1.Stångform: Den är uppdelad i helgängade och delgängade typer.

Trådstruktur

1.Gängtyp: Typisk trätråd, inte den vanliga mekaniska tråden.

2.Profil: Tandprofilens vinkel är ungefär 60°, men tandspetsen är mycket skarp och tandbasen har en mjuk bågövergång.

3.Tandavstånd: relativt brett.

Spetsstruktur

1.Spetsform: Konisk spets, med en avsmalning på cirka 30°–45°. Spetsen är inte extremt skarp; istället har den en mycket liten plan yta eller ett runt huvud.

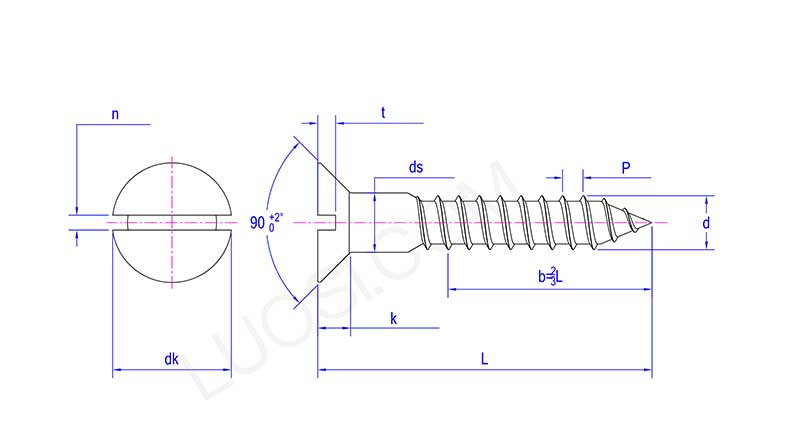

Slotted Countersunk Head Wood Self Tapping Screw

mån	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
P	1	1.2	1.4	1.6	1.8	2	2.2	2.5	2.8	3	3.5
ds min	2.25	2.75	3.2	3.7	4.2	4.7	5.2	5.7	6.64	7.64	9.64
ds max	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
dk max	5	6	7	8	9	10	11	12	14	16	20
dk min	4.7	5.7	6.64	7.64	8.64	9.64	10.57	11.57	13.57	15.57	19.48
k max	1.4	1.7	2	2.2	2.7	3	3.2	3.5	4	4.5	5.8
n min	0.6	0.8	0.9	1	1.2	1.2	1.4	1.6	18	2	2.5
n max	0.85	1.05	1.15	1.35	1.55	1.55	1.75	1.95	2.15	2.35	2.85
t max	0.96	1.11	1.35	1.45	1.7	1.94	2.04	2.19	2.55	2.8	3.5
t min	0.64	0.79	0.95	1.05	1.3	1.46	1.56	1.71	1.95	2.2	2.9
