Projektionssvetsbultar

Projektionssvetsbultarna har små utsprång. Under svetsprocessen kommer de att smälta och bilda en fast bindning med metallytan. De är tillämpliga på fordonskomponenter, metallramar eller hushållsapparater. Xiaoguo®-fabriken är fullt utrustad och kan ta emot massbeställningar.

Modell:JIS B1195-1994

Skicka förfrågan

Produktbeskrivning

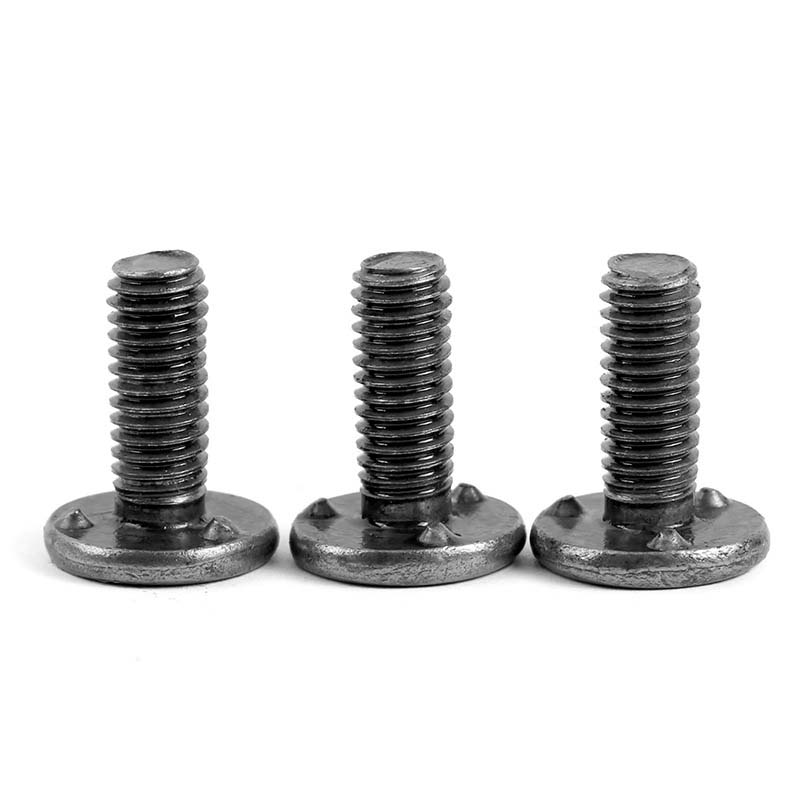

Projektionssvetsbultarna består huvudsakligen av en skruv och ett huvud med en speciell upphöjd struktur. De kan kombineras med muttrar eller andra komponenter med invändig gänga. Dessa utsprång kan vara sammansatta av flera små cylindriska, ringformade eller andra specifika former.

Funktioner och applikationer

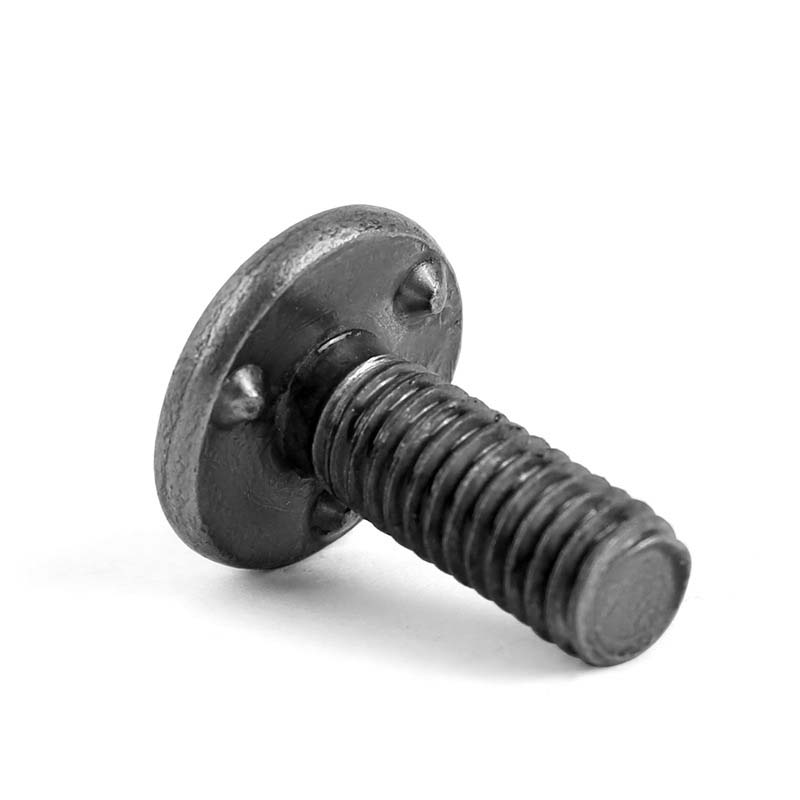

De unika utsprången på svetsbultens huvud med 3 utsprång under huvudet möjliggör exakt strömkoncentration under svetsning, vilket säkerställer en stabil och pålitlig svetsprocess och avsevärt garanterar svetskvaliteten. På grund av den koncentrerade kraften på utsprången är den termiska påverkan på andra delar av svetsen under svetsning relativt liten, vilket väl kan bibehålla svetsens ursprungliga prestanda och utseende och kommer inte att orsaka överdriven deformation eller skada på grund av svetsning.

Projektionssvetsbultarna är både lätta att svetsa och mycket starka. Strömmen är koncentrerad till den utskjutande delen av huvudet, vilket snabbt ansluter tappen till arbetsstycket. Denna metod är mycket effektivare än den vanliga svetsmetoden. Den har sin egen positioneringsfunktion. Under installationen krävs inga komplexa positioneringsoperationer. Den kan automatiskt hitta rätt position, vilket avsevärt sparar installationstid.

Projicerande undersvetsskruvar används för montering av skalen på elektroniska enheter. Till exempel, vid montering av produkter som stordatorer, mobiltelefonhöljen och surfplattor, spelar de en avgörande roll. När du installerar komponenter som hårddiskfästet, nätaggregatets fixeringsram och fläktstöd inuti stordatorhöljet, fäst dem först i motsvarande positioner på höljets skal och fixera sedan dessa tillbehör med hjälp av gängorna på skruvarna.

Projektionssvetsbultar används vid konstruktion av byggnadsstålkonstruktioner. För konstruktioner som fabriker, lager, arenor, broar etc. används de ofta vid anslutningsnoderna mellan stålbalkar och stålpelare. Först svetsas reglarna i ändarna av stålbalkarna eller stålpelarna, och sedan fästs stålbalkarna och stålpelarna samman genom bultar eller andra förbindningskomponenter.

Produktparametrar

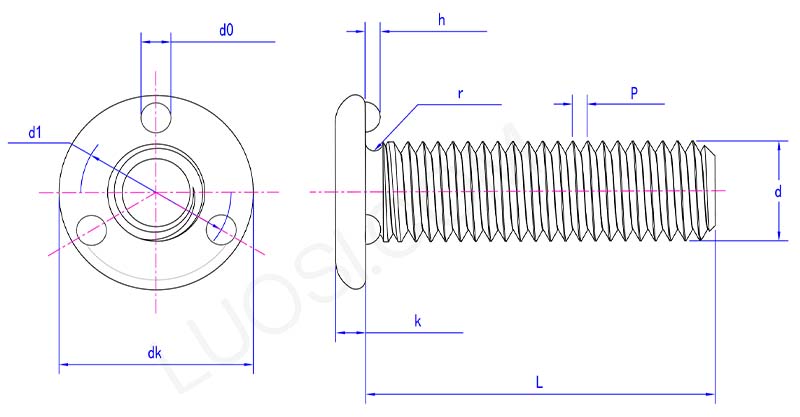

projection weld studs parameter

mån	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk max	10.4	12.4	14.4	18.4	22.4	26.4
dk min	9.6	11.6	13.6	17.6	21.6	25.6
k max	1.5	2	2.2	2.7	3.7	4.7
k min	1.1	1.6	1.8	2.3	3.3	4.3
r max	0.5	0.6	0.7	0.9	1.2	1.4
r min	0.2	0.2	0.25	0.4	0.4	0.6
d0 max	1.75	2.25	2.75	3.25	4.25	4.25
d0 min	1.25	1.75	2.25	2.75	3.75	3.75
h max	0.8	0.8	0.9	0.9	1.1	1.1
h min	0.6	0.6	0.7	0.7	0.9	0.9
d1	8.5	10	11.5	15	18	21
