Permanent klämmutter

Xiaoguo® levererar viktiga fästelement över hela världen. En Permanent Clinching-mutter är ett permanent fästelement designat för tunna plåtmaterial. Om du är intresserad kan vi tillhandahålla gratisprover.

Modell:QIB/IND CLA

Skicka förfrågan

Produktbeskrivning

En Permanent Clinching-mutter är ett permanent fästelement som används för plåt. Till skillnad från vanliga muttrar som behöver svetsas eller gängas, kan den installeras snabbt med presskraft, vilket skapar en stark, pålitlig gängad plats för att fästa saker. Den har en exakt gjord pilot och ett räfflat skaft. När de är installerade, flyttar dessa delar materialet de sätts in i och bildar ett lås.

Detta undviker termisk deformation, eliminerar ytterligare steg och minskar monteringstid och kostnader avsevärt. Denna teknik är idealisk för produktion av stora volymer som kräver effektiva och robusta fästlösningar och används inom ett brett spektrum av industrier.

Produktfördelar:

Huvudsaken med en Permanent Clinching-mutter är att den kan bilda en permanent, stark anslutning direkt i seg plåt eller icke-järnplåtar utan att behöva förborrade gängor. När du installerar den trycker en press in den permanenta låsmuttern i materialet. Dess specifika form gör att metallen runt den rör sig och flyter in i en ringformad fördjupning (som en räfflade eller spår) under huvudet och/eller runt skaftet.

Det resulterande starka mekaniska låset motstår effektivt rotations- och utdragningskrafter. Denna teknik producerar också en höghållfast gänginsats som är motståndskraftig mot vibrationer, vilket ger en stark och pålitlig grund för bultanslutningen.

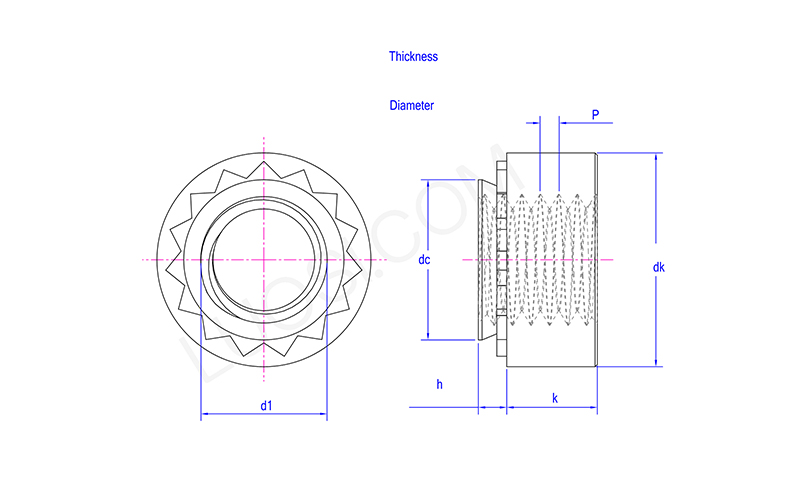

mån	M2-1	M2-2	M3-1	M3-2	M3,5-1	M3,5-2	M4-1	M4-2	M5-1	M5-2	M6-1
P	0.4	0.4	0.5	0.5	0.6	0.6	0.7	0.7	0.8	0.8	1
dc max	4.22	4.22	4.73	4.73	5.38	5.38	5.97	5.97	7.47	7.47	8.72
dk min	6.05	6.05	6.05	6.05	6.85	6.85	7.65	7.65	9.25	9.25	11.3
dk max	6.55	6.55	6.55	6.55	7.35	7.35	8.15	8.15	9.75	9.75	11.8
k min	1.25	1.25	1.75	1.75	1.75	1.75	2.75	2.75	3.55	3.55	3.83
k max	1.75	1.75	2.25	2.25	2.25	2.25	3.25	3.25	4.05	4.05	4.33
h kodare	1	2	1	2	1	2	1	2	1	2	1
h max	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	1.38
Monteringsplattans tjocklek Min	1	1.4	1	1.4	1	1.4	1	1.4	1	1.4	1.4
Diameter på monteringshål Min	4.25	4.25	4.75	4.75	5.4	5.4	6	6	7.5	7.5	8.75
Diameter på monteringshål Max	4.33	4.33	4.83	4.83	5.48	5.48	6.08	6.08	7.58	7.58	8.83
d1	M2	M2	M3	M3	M3.5	M3.6	M4	M4	M5	M5	M6

Vilka är de huvudsakliga fellägena för Permanent Clinching nuts?

Permanenta Clinching nötter kan misslyckas på några huvudsakliga sätt. Den ena är utdragbar - när muttern kommer rakt ut ur plåten. Det händer ofta om clinchen inte är tillräckligt djup eller om muttern inte är den rätta för plåtens tjocklek. En annan snurrar - när muttern vänder sig i arket, vanligtvis för att tandningarna inte greppar tillräckligt bra. Trådarna inuti kan också strippas.

Att välja rätt mutter och ställa in installationen korrekt förhindrar att dessa problem uppstår.
