Pan Head Cross Ursänkning Tappskruv

Xiaoguo® Pan-huvud med korsförsänkt gängskruv Kina används ofta i möbler, bildelar och montering av elektriska apparater. Drivenheten gör den enkel att installera Med sin gängdesign och koniska spets kräver den ingen förgängning. Det uppnår en säker låseffekt och förhindrar effektivt att lossna.

Skicka förfrågan

Produktbeskrivning

Pannhuvudet med korsförsänkning gängskruv från tillverkarenXiaoguo®är en mycket vanlig typ av skruv. Dess huvud är i form av en platt skiva, med ett korsformat spår på. Detta spår kan dras åt med en tvärskruvmejsel. Dess mest utmärkande egenskap är att det inte kräver förborrning av gängor på arbetsstycket - allt du behöver göra är att borra ett lämpligt hål i en metallplatta, plastdel eller trä och helt enkelt skruva in det.

Den kommer automatiskt att "skära" motsvarande invändiga gängor i hålet och greppa säkert. Tvärskruv med pannhuvud används i stor utsträckning vid konstruktion av elektriska kapslingar, bilinteriörer, möbelmontering och snabb anslutning av hårdvarukomponenter. De är särskilt lämpliga för effektiv installation med elektriska skruvmejslar på massproduktionslinjer.

Pan Head Cross Recess Tapping Screw

Arbetsprincip

Arbetsprincipen för en gängskruv med pannhuvud är baserad på metallplastisk deformation eller lätt skärning, beroende på egenskaperna hos materialen som ska sammanfogas och utformningen av skruvens svans.

Prefabricerat bottenhål

Innan självgängande skruvar används måste ett pilothål borras eller stansas i den anslutna komponenten. Det undre hålets funktion är att styra skruvarna och kontrollera utrymmet för materialflöde.

Forma invändig gänga

När gängskruven för pannhuvudets urtag roteras och axiellt förs fram, är den koniska spetsen den första som kommer in i bottenhålet, vilket orsakar en liten expansion av hålets öppning. Eftersom gängan är större än bottenhålets diameter kommer gängtänderna att utöva radiell kompression på materialet i hålväggen.

Låsningssteg

När skruven är helt insatt är det gängade spåret som bildas genom kompression eller skärning i linje med skruvgängan. Det anslutna materialet genomgår en lätt återhämtning inom den elastiska gränsen, griper hårt om skruvgängorna och genererar ett enormt friktionsmotstånd. Denna friktionskraft verkar på dem båda samtidigt, vilket förhindrar att skruven lossnar eller lossnar under den yttre kraften.

Pan Head Cross Recess Tapping Screw

FAQ

（1）Hur tjocka stålplåtar kan den skruvas i?

Det rekommenderas att tjockleken på de anslutna stålplåtarna inte är större än skruvarnas nominella diameter. Mjuka material som plast och trä kan förtjockas på lämpligt sätt.

（2）Varför känns det som att det finns mycket vridmoment vid vridning och till och med får nageln att gå sönder?

Möjliga orsaker och lösningar:

Det nedre hålet är för litet → Det bör vara lämpligt förstorat

För högt installationsmoment → Minska rotationshastigheten

（3） Vad är din minsta beställningskvantitet (MOQ)?

Standardspecifikation bulk MOQ av Pan Head Cross Recess Tapping Screw är cirka 10 000 - 50 000 stycken.

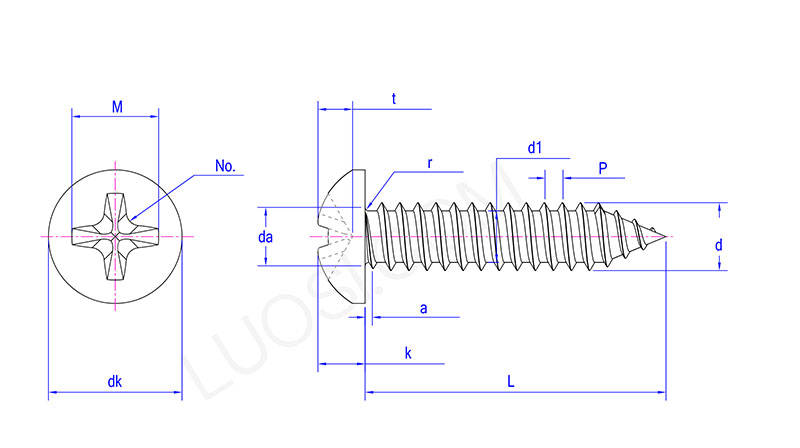

Pan Head Cross Recess Tapping Screw

mån	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
ett max	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
da max	2.8	3.5	4.1	4.9	5.6	6.3	7.3	9.2	10.7
dk max	4	5.6	7	8	9.5	11	12	16	20
dk min	3.7	5.3	6.64	7.64	9.14	10.57	11.57	15.57	19.48
k max	1.6	2.4	2.6	3.1	3.7	4	4.6	6	7.5
k min	1.4	2.15	2.35	2.8	3.4	3.7	4.3	5.6	7.1
r min	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
Inga.	0	1	2	2	2	3	3	4	4
M	1.9	3	3.9	4.4	4.9	6.4	6.9	9	10.1
t min	0.85	1.4	1.4	1.9	2.4	2.6	3.1	4.15	5.2
t max	1.2	1.8	1.9	2.4	2.9	3.1	3.6	4.7	5.8
d1 max	1.63	2.18	2.64	3.1	3.58	4.17	4.88	6.2	7.85
d1 min	1.52	2.08	2.51	2.95	3.43	3.99	4.7	5.99	7.59
d max	2.24	2.9	3.53	4.22	4.8	5.46	6.25	8	9.65
d mn	2.1	2.76	3.35	4.04	4.62	5.28	6.03	7.78	9.43
