Metrisk fjäderhållningsring

Metriska fjäderhållarringar är gjorda av offentliga kontorsstorlekar och är lämpliga för användning där standardstorlekar krävs. De används ofta i vissa mekaniska system och bilsystem. Xiaoguo® samarbetar med bil- och flygsektorn för att utveckla korrosionsbeständiga fästelement.

Modell:BS 3673-3-1-2011

Skicka förfrågan

Produktbeskrivning

Metriska fjäderhållningsringar är vanligtvis gjorda av högkolhaltigt stål eller rostfritt stål, såsom ASTM A313. Kolstål är starkare (som mycket starkare, upp till 2 100 MPa), medan rostfritt stål är bättre på att inte rosta eller korrodera. Om du värmebehandlar legeringarna håller de längre och klarar slitage bättre. För jobb där du behöver saker som inte fastnar på magneter eller kan ta galen värme, kommer de att använda saker som fosforbrons eller Inconel®. Allt material de använder genomgår ett gäng tester för att kontrollera att de uppfyller ISO 8750-8752-specifikationerna.

Ansökan

Metriska fjäderhållningsringar är väldigt vanliga i saker som biltransmissioner, elmotorer och hydraulsystem. De används för att hålla rotoraxlar i pumpar, hålla lager på plats i transportöruppsättningar och låsa kolvstift inuti motorer. Inom flyget hittar du dem i turbindelar och landningsställ. De är också praktiska inom hemelektronik, där de hjälper till att fixa komponenter i små enheter. Ingenjörer använder fjäderhållningsringar när de behöver delar för att stanna kvar på ett tillförlitligt sätt, särskilt i viktiga system där fel inte kan inträffa.

Storlek

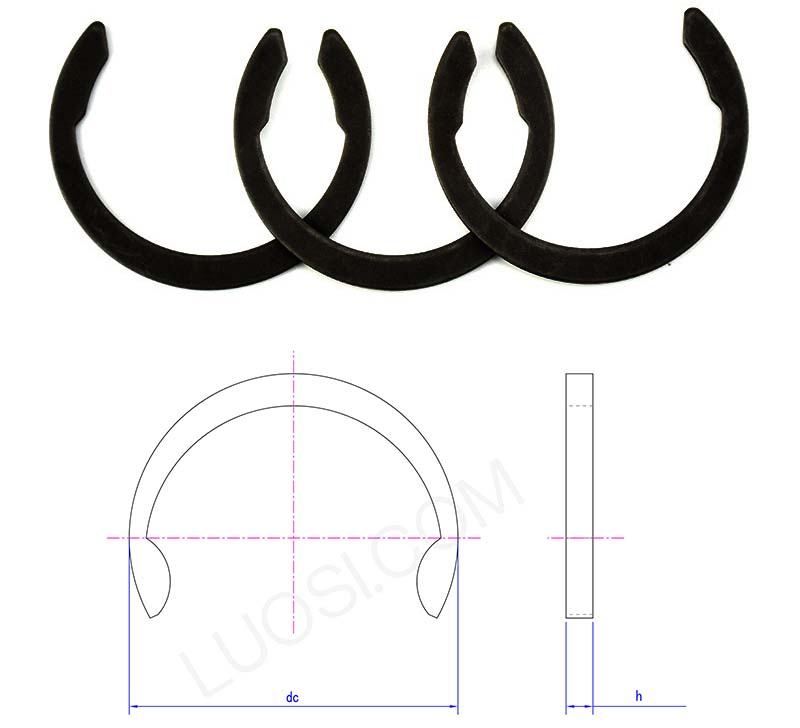

Metric spring retaining rings

mån	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ23	Φ24	Φ25	Φ26
dc max	18	19	20	21	22	23	25	26.3	27.6	29.2	30
h min	0.97	0.97	0.97	1.17	1.17	1.17	1.17	1.17	1.17	1.17	1.17
h max	1.03	1.03	1.03	1.23	1.23	1.23	1.23	1.23	1.23	1.23	1.23

F: Hur bestämmer jag rätt storlek och typ av metriska fjäderhållarringar för min applikation?

S: Att välja rätt metrisk fjäderhållarring är att matcha spårdiametern, axeldiametern eller håldiametern och den belastning den behöver för att tåla. Du måste noggrant mäta bredd, djup och diameter på monteringsspåret. Även små skillnader kan göra att de inte fixar delarna ordentligt. Välj storlek enligt ditt specifika användningsfall eller projektspecifikationer, standardstorlekar som DIN 471/472 eller ANSI B27.1. Om du behöver en skräddarsydd installation, vänligen meddela oss installationstemperaturen, om lasten är i rörelse eller stillastående, och miljöförhållandena (fukt, dammig, etc.), så kommer vi att anpassa den efter dina behov. Fjäderhållarringar tillverkas för specifika radiella krafter eller axiella krafter, så du måste kontrollera om låsringens belastningskapacitet uppfyller behoven i ditt projekt. Vi kan tillhandahålla teknisk support, one-stop service och minska förekomsten av för tidig fraktur av låsringar.
