Metall rund vingmutter

Kinas leverantör och tillverkare Xiaoguo® Metal Round Wing Nut gör monteringen snabb – dra åt för hand, klar. Metall spricker eller deformeras inte vid normal användning, så ersättningar är sällsynta. Metal Round Wing Nut-leverantörer med konkurrenskraftiga priser hjälper till att hålla ditt projekt på budget.

Skicka förfrågan

Produktbeskrivning

Förstå produktens allmänna egenskaper:

Metal Round Wing Nut är ett manuellt åtdraget fästelement som har två cirkulära "vingar" (d.v.s. vingplattor) och en gängad central del. Ytorna på dessa vingplattor är släta och böjda utåt, vilket gör att du enkelt kan dra åt och lossa den utan svårighet. Den har inga vassa kanter som kan skada dina fingrar. Detta metallmaterial - vanligtvis kolstål och belagt med zink eller rostfritt stål - förblir robust och hållbart även efter upprepad användning. Trådarna bildas genom rullning och är mycket jämna under användning. Den används i kombination med standardbultar och brickor. Det finns vanligtvis i överdrag, klämmor, justerbara möbler eller andra delar som ofta tas isär.

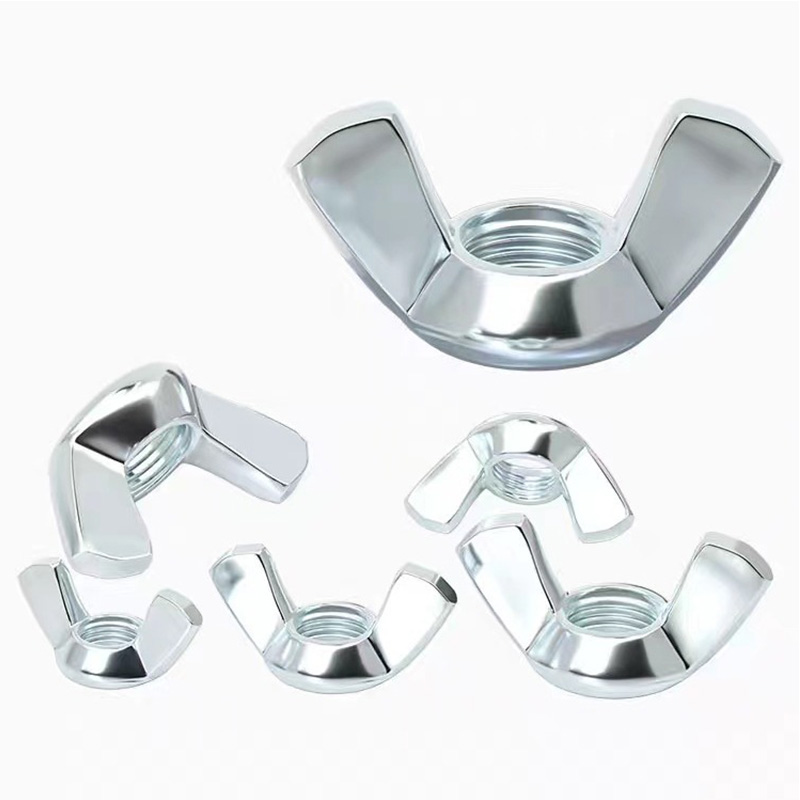

Metal Round Wing Nut

Specifikation av metall rund vingmutter:

Material	302, 303, 304, 18-8, 316, 416, 420, 440, 440C och andra rostfria stålsorter
Produktens form	Kona, radie, spår, spår, svarvning, fasning, räfflor, gängning, yttre cirkel, ändyta, etc.
Diameter	0,4 mm Till 300,0 mm/Anpassad
Längd	3,0 mm till 800 mm.
Drift	Svarvning, fräsning, borrning, gängning, slipning, 5-axlig bearbetning
Standard	ASME, ANSI, JIS, GB, DIN, ISO, EN, NF, BS, etc.
Certifieringar	ROHS, ISO9001, Saltspraytestrapport, etc.
Förpackning	Branschstandardförpackning eller enligt kundens krav
Stämpla	XIAOGUO
Betalningsvillkor	L/C, T/T
Leveranstid	Upp till beställningskvantitet och kundens krav, kontakta oss för att diskutera

Tillverkningskvalitetskontroll:

Så här kontrollerar vi kvaliteten när vi gör Metal Round Wing Nut. Inget märkvärdigt – bara kontrollerna som betyder något.

（1）Råvaruinspektion

Innan produktion kommer vi att genomföra inspektioner. Specifikationerna och diametrarna måste överensstämma med beställningens krav.

Övervakning av kall kurs

I början av produktionen kommer maskinen att testa proverna. Vi kommer att kontrollera formen på flänsen - och se till att det inte saknas material, inga sprickor och inga vassa grader. Öronen ska vara jämnt runda.

（2） Trådrullningskontroll

Tråden bildas genom rullning. Den rullade tråden ska se blank och enhetlig ut.

（3）Hårdhets- och hållfasthetstestning

För muttrar av kolstål eller muttrar av rostfritt stål tar vi prover för hårdhetstestning.

（4） Ytkvalitetsinspektion

Inspektera de belagda muttrarna för att bekräfta att beläggningens tjocklek och täckningslikformighet inte har några exponerade områden och inga flagningsfenomen.

（5）Slutlig visuell inspektion och förpackningsinspektion

Kontrollera före packning att vingbitarna är släta och fria från grader och att produkterna inte har några sprickor.

Efter bekräftelse, placera dem i plastpåsar eller lådor med tydliga etiketter. Förbered för transport.

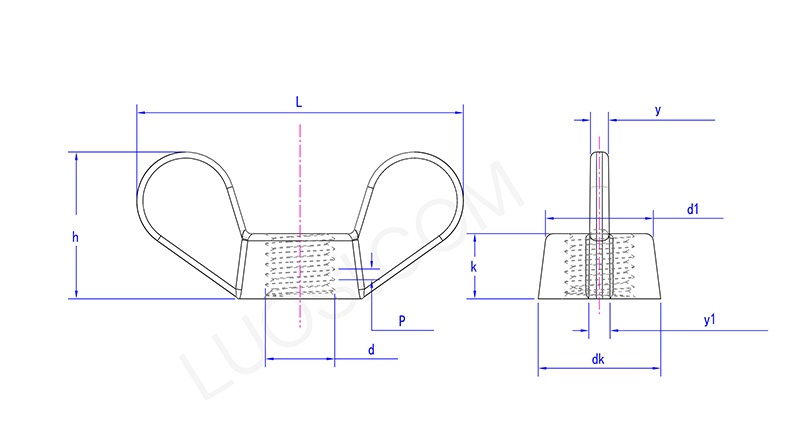

Metal Round Wing Nut

mån	M5	M6	M8	M10	M12	M14	M16	M18	M20	M22	M24
P	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5	2.5	3
dk min	8.5	10.5	14	18	22	26	26	30	34	38	43
d1	7	9	12	15	18	22	22	25	28	32	36
L max	26.5	34	42	52	62	72	72	82	92.5	102.5	114.5
Lmin	23.5	30	38	48	58	68	68	78	87.5	97.5	109.5
h max	13.5	17.5	21.5	26.5	31.5	37	37	42	47	52	58
h min	10.5	14.5	18.5	23.5	28.5	33	33	38	43	48	54
k min	5	6	8	10	12	14	14	16	18	20	22
y max	3.5	4	4.5	5.5	7	8	8	8	9	10	11
y1 max	4.5	5	5.5	6.5	8	9	9	10	11	12	13

Användningssteg:

Bearbetningsstegen för Metal Round Wing Nut är inte komplicerade. De involverar främst kall rubrik för att forma formen och sedan gängning.

（1）Beredning av råvaror

Runda valstråd, vanligtvis gjorda av kolstål (som 1010, 1022) eller rostfritt stål (304, 316).

Dra först valstrådarna till önskad diameter och utför sedan sfäroidiserande glödgning för att göra materialet mjukare, vilket är bekvämt för efterföljande kall rubrik.

（2） Formning av kall rubrik (kärna)

Med hjälp av en multistations kallhuvudmaskin skärs tråden och stämplas sedan kontinuerligt flera gånger i en maskin. I en operation produceras både de två runda öronen (vingarna) och den mellersta mutterkroppen.

Första arbetsstationen: Förböjning, skapar den grundläggande formkonturen

Efterföljande arbetsstation: Tryck ut de cirkulära vingarna på båda sidor och den sexkantiga eller cirkulära basen i mitten.

（3） Trådrullning (gängbearbetning)

Använd en trädmaskin eller en trådrullningsmaskin för att rulla ut den invändiga gängan.

Trådrullning kommer att göra trådytan mer tät och slät.

（4）Tryck på tråd (om det är ett genomgående hål)

Om muttern är utformad som ett genomgående hål (inte ett blindhål) är det nödvändigt att använda en tapp för att gänga om den invändiga gängan igen för att säkerställa att gängan är jämn och att anslagsmätaren kan stanna ordentligt.

（5）Ytbehandling

Galvanisering: Den vanligaste typen är galvanisering med blåvit zink eller gul zink.

Mörkning: Kortvarigt rostskydd, mörk färg, lämplig för torra miljöer

Rostfritt stål: Ingen ytbehandling krävs. Helt enkelt polera eller passivera.

Övrigt: Varmförzinkning, Dacromet-beläggning, etc., används för kraftigt korrosionsskydd utomhus

（6）Kvalitetsinspektion

Kontrollera gängan med en mätarsats

Inspektion av vingform (kontrollerar saknade material och grader)

Hårdhetskontroll

Saltspraytest (enligt kundkrav)

（7）Förpackning

Enligt kundens önskemål kan den packas i bulk, i plastpåsar, i papperslådor eller på pallar.
