Låg profil skivformad fjäder

Low Profile Disc Shaped Spring är en konisk ringformad mekanisk komponent. Som en dedikerad leverantör av precisionsfjädrar, designar ingenjörsteamet på Xiaoguo® sådana skivfjädrar som levererar konsekvent kraft i begränsade utrymmen.

Modell:75LB

Skicka förfrågan

Produktbeskrivning

I kraftgenereringsturbinerna används skivformade fjäderbrickor med låg profil vid skruvförbanden. De kan hålla spänningen stabil vid temperaturförändringar, vilket säkerställer att anslutningsdelarna inte lossnar.

En av nyckelfunktionerna hos dem är att de kan generera en kraftfull kraft även i ett mycket litet axiellt utrymme. Vi tillverkar dessa brickor i stora mängder, så våra priser är mycket konkurrenskraftiga. Om du beställer mer än 3 000 enheter får du 7 % rabatt. Vanligtvis använder vi standardblå pulverlackering - detta gör dem lätta att identifiera.

För transport har vi två alternativ: expressleverans (om du behöver en snabb leverans) eller sjötransport (mer kostnadseffektivt). Varje fjäder kommer att genomgå storleks- och materialinspektion, och vi kommer också att förse dig med nödvändiga testrapporter.

Produktdetaljer

Låg profil skivformad fjäder används i medicinsk precisionsutrustning, såsom kirurgiska robotar och implanterbara enheter. Dessa platser har begränsat utrymme och kraftstorleken måste hållas konstant. Det är just dessa fjädrar som spelar roll.

Vi tillverkar noggrant dessa fjädrar av 316L rostfritt stål och andra biokompatibla material som uppfyller standarder för att säkerställa produktens prestanda och säkerhet. Deras ytor är också elektropolerade. Vår prissättning är riktad till den medicinska industrin. Om du är en certifierad originalutrustningstillverkare (OEM) kan du också få rabatt.

Vi transporterar dessa fjädrar i en dammfri förpackning och använder prioriterade flygtjänster för att säkerställa att de kan levereras snabbt. Kvalitetskontroll är mycket viktigt här - varje cylindrisk fjäder kommer att kontrolleras till 100 % för dess nyckeldimensioner och ytjämnhet. De följer också strikt ISO 13485-standarden.

Low Profile Disc Shaped Spring

Skivformad fjäder standardversion

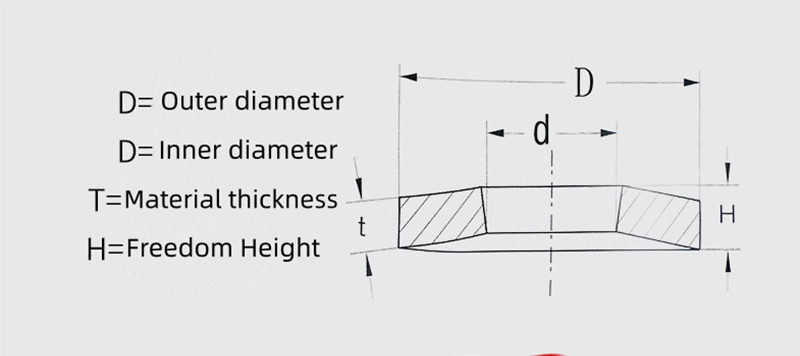

	Geometrisk parametrar				Mekanisk fastigheter				Vikt
	Geometrisk parametrar				f=0,50h f=0,75h				Vikt
	D	d	t	h/t	F	P	F	P	kg/100
C	8.0	4.2	0.20	0.45	0.125	33	0.188	39	0.06
B	8.0	4.2	0.30	0.55	0.125	89	0.188	118	0.09
A	8.0	4.2	0.40	0.65	0.100	147	0.150	210	0.11
C	10.0	5.2	0.25	0.55	0.150	48	0.225	58	0.11
B	10.0	5.2	0.40	0.70	0.150	155	0.225	209	0.18
A	10.0	5.2	0.50	0.75	0.125	228	0.188	325	0.22
D	12.0	6.2	0.60	0.95	0.175	394	0.262	552	0.39
C	12.5	6.2	0.35	0.80	0.225	130	0.338	151	0.25
B	12.5	6.2	0.50	0.85	0.175	215	0.262	293	0.36
A	12.5	6.2	0.70	1.00	0.150	457	0.225	660	0.51
C	14.0	7.2	0.35	0.80	0.225	106	0.338	123	0.31
B	14.0	7.2	0.50	0.90	0.200	210	0.300	279	0.44
A	14.0	7.2	0.80	1.10	0.150	547	0.225	797	0.71
C	16.0	8.2	0.40	0.90	0.250	131	0.375	154	0.47
B	16.0	8.2	0.60	1.05	0.225	304	0.388	410	0.70
A	16.0	8.2	0.90	1.25	0.175	697	0.262	1013	1.05
C	18.0	9.2	0.45	1.05	0.300	185	0.450	214	0.68
B	18.0	9.2	0.70	1.20	0.250	417	0.375	566	1.03
A	18.0	9.2	1.00	1.40	0.200	865	0.300	1254	1.48

Om du behöver andra uppgifter, vänligen kontakta oss. Vi kommer att förse dig med mer detaljerade parametrar.

FAQ

F: I vilka applikationer är en fjäder mest lämplig?

S: Den lågprofilformade skivfjädern är idealisk för applikationer med hög belastning och begränsat utrymme, såsom ventiler, pumpar, kopplingar och tunga maskiner. Dess unika strukturella design kan ge utmärkt drivkraft i ett kompakt axiellt utrymme, vilket gör denna vår till den optimala lösningen för tuffa arbetsförhållanden.
