Stor OD Flat Bricka

Xiaoguo Inventory® Large OD Flat Washer har en slät yta utan grader, sitter tätt och kan användas i kombination med tätningskomponenter för att förbättra damm-, olje- och vattentät prestanda.

Skicka förfrågan

Produktbeskrivning

Large OD Flat Bricka och Standard Flat Bricka har betydande skillnader i utseende, funktioner och tillämpliga scenarier.

Projekt	Standard platt bricka	Stor OD Flat Bricka
Innerdiameter	6,4 mm	6,4 mm
Ytterdiameter	12 mm	18 mm
Tjocklek	1,6 mm	1,6 mm
Kontaktyta	1 gånger	2,25 gånger
Fördelning av tryck	I allmänhet lämplig för hårda ytor som metaller	Utmärkt, kan effektivt skydda mjuka material
Kostnad för råvaror	Låg	Högre (större i området)
Enhetsvikt	Ljus	Tyngre (samma specifikation)

Storleksjämförelse (med M6 som exempel)

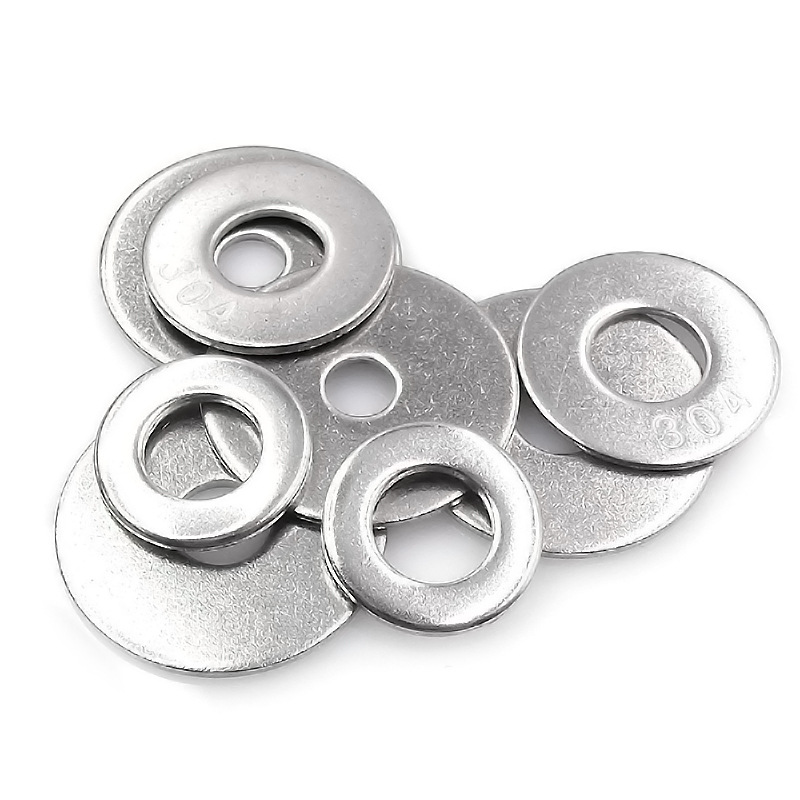

Large OD Flat Washer

Användningssteg

Användningsmetoden för Large OD Flat Washer är inte komplicerad, men att följa korrekt operationssekvens kan säkerställa bästa skyddseffekt.

(1) Se till att specifikationerna matchar

Kontrollera bultstorleken – Large OD Flat Brickas inre hål bör bara vara lite större än bultens yttre diameter.

Kontrollera även att brickans ytterdiameter är tillräckligt stor för att helt täcka hålen i den del du fäster. Om hålet är ett långt spår eller har blivit utslitet måste brickans ytterkant överlappa hålet med minst 5 mm.

Tänk på materialet och vart det är på väg. För utomhusplatser som är fuktiga, nära havet eller i kemiska områden, använd 316 rostfritt stål. För allmänt inomhusbruk fungerar 304 rostfritt eller galvaniserat kolstål bra.

(2) Rengör kontaktytan

Torka bort all olja, rost, färgflis eller sågspån från området där du arbetar. Se också till att båda sidorna av brickan är rena. Om det finns någon rostskyddsolja på den, torka bara av den försiktigt med en trasa.

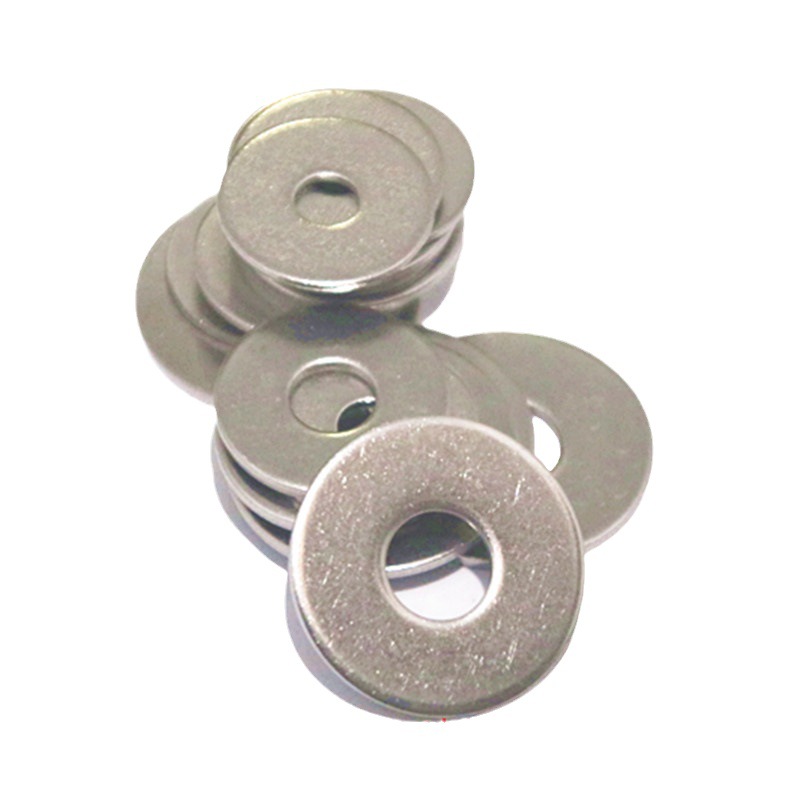

Large OD Flat Washer

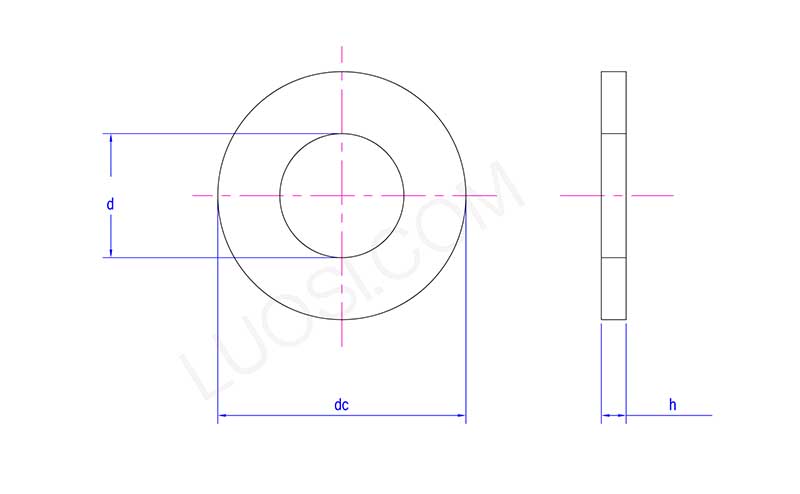

mån	φ 16	φ 18	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42
d max	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62	42.62	45.62
d min	17	19	21	23	25	28	31	34	37	42	45
dc max	30	34	37	39	44	50	56	60	66	72	78
dec min	29.48	33.38	36.38	38.38	43.38	49.38	55.26	58.8	64.8	70.8	76.8
h max	3.3	3.3	3.3	3.3	4.3	4.3	4.3	5.6	5.6	6.6	9
h min	2.7	2.7	2.7	2.7	3.7	3.7	3.7	4.4	4.4	5.4	7

(3) Placera brickan

Installationsplats: Placera en platt bricka med stor ytterdiameter mellan bulthuvudet och delen som ska fästas. Om mjuka material som trä, plast eller tunt aluminium används, rekommenderas det att använda brickor med stor ytterdiameter på både bulthuvudet och muttersidan.

Installation i mitten: Se till att bulten eller muttern passerar genom brickans mitthål. Se till att brickan ligger plant mot arbetsstyckets yta – den får inte lutas.

(4) Sätt i bulten och dra åt för hand

Dra åt bultarna eller muttrarna för hand, tills brickan precis vidrör ytan; Justera sedan brickans position, se till att den helt täcker hålet.

(5) Dra åt till rekommenderat vridmoment

Korrekt användning av en momentnyckel: Välj lämpligt vridmoment och dra åt gradvis. Under arbetet, observera brickan noggrant och gör justeringar vid behov.

(6) Slutkontroll

Ta en titt på Large OD Flat Washer för att se till att den sitter plant och korrekt på plats.
