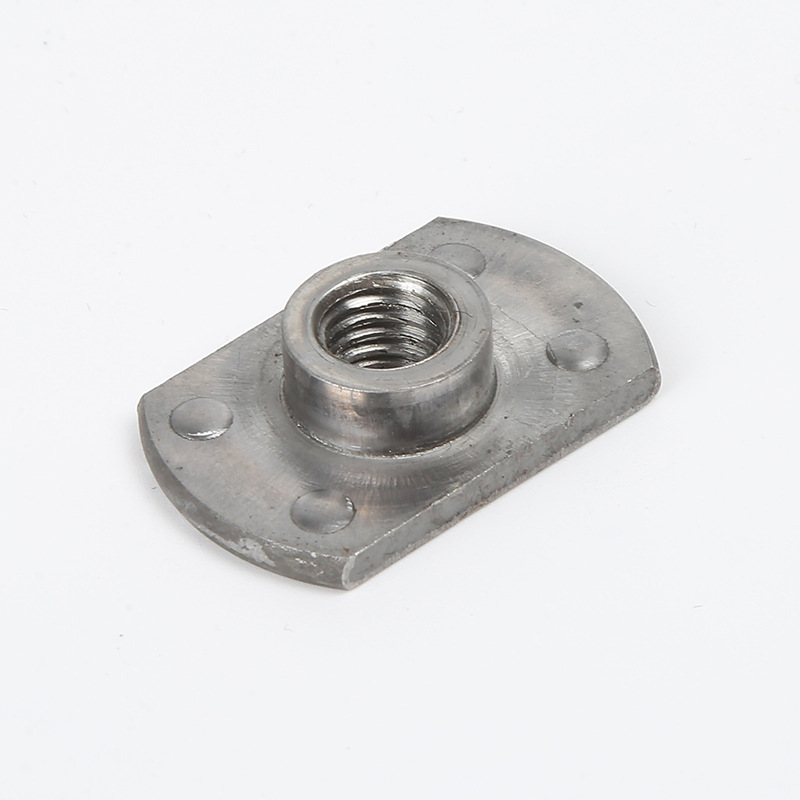

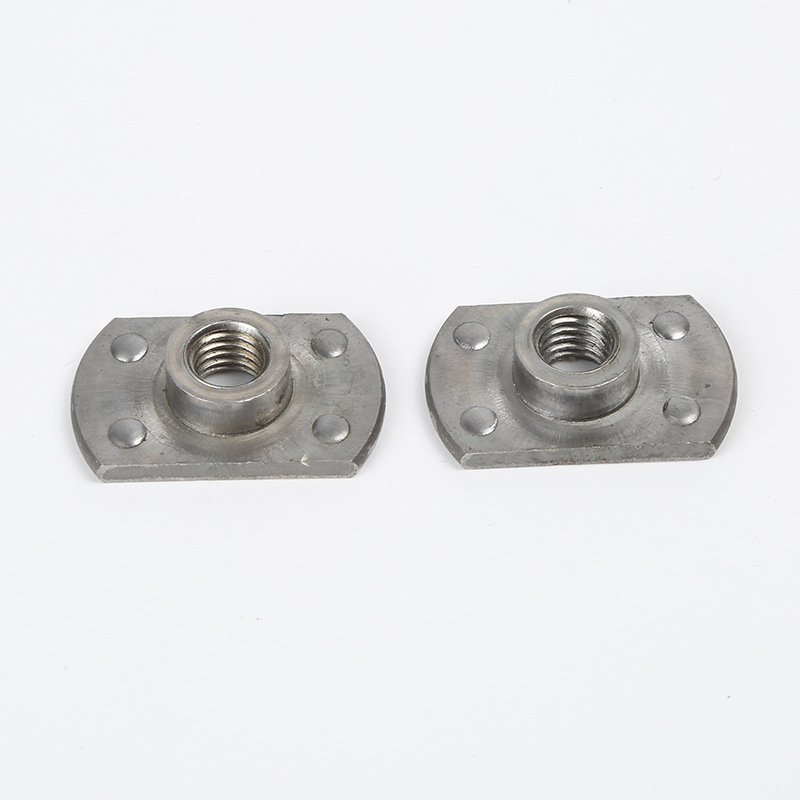

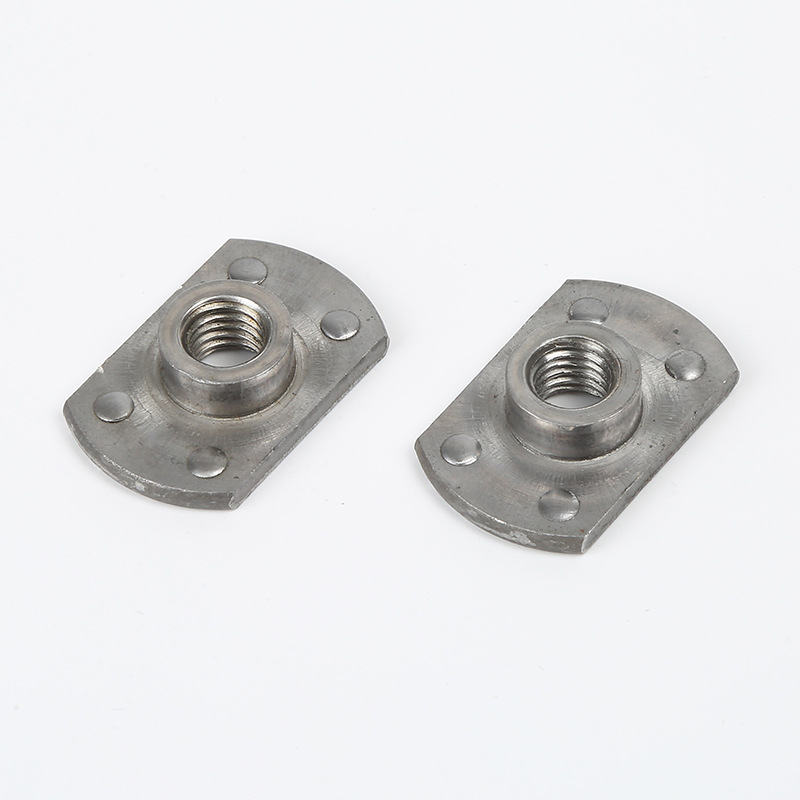

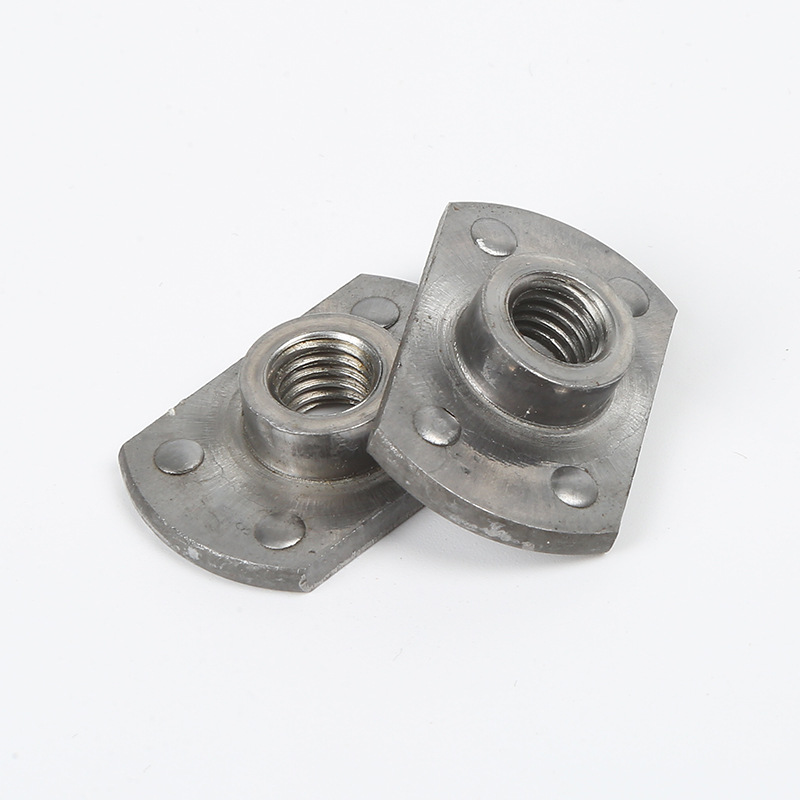

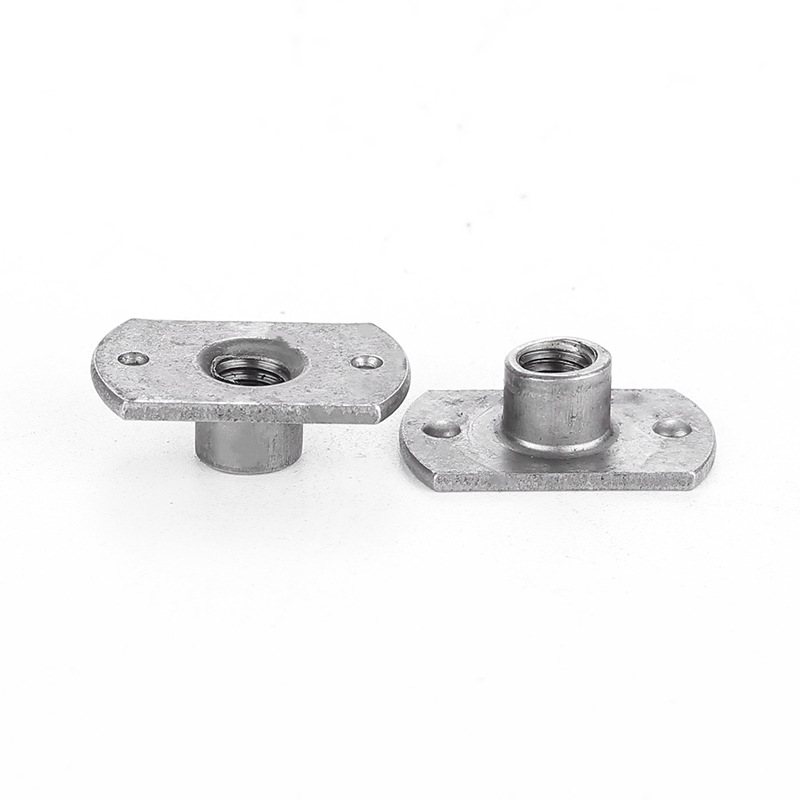

Integral T Style svetsmuttrar

Denna unika T-formade profil av Integral T Style Weld Nuts ger förbättrad stabilitet och inriktning under svetsprocessen. Tillförlitlig och snabb leverans förblir ett nyckelåtagande för Xiaoguo® till sina globala kunder, inklusive tillverkare, distributörer och industriella partners, vilket säkerställer en sömlös verksamhet över deras leveranskedjor.

Modell:JIS B1196-3.2-1994

Skicka förfrågan

Produktbeskrivning

Integral T-svetsmuttrar har standardstorlekar baserade på gängstorlek – som M4, M5, M6, M8, 1/4”-20, 5/16”-18 – såväl som flänsdiameter, total höjd, projektionshöjd och bendesign.

Det finns nyckelstandarder de följer, som ISO 10511, DIN 928 (används mycket i Europa) och olika biltillverkares specifikationer. Måtten hålls exakta för att säkerställa att svetsningen fungerar likadant varje gång, gängorna passar ordentligt och att de monteras i plan.

Att välja rätt storlek T-Style svetsmutter för tjockleken på plåten är verkligen viktigt. Det ser till att svetsen är stark och att fogen håller bra.

Produktfördelar:

När Integral T-svetsmuttrar väl är installerade behöver de inte mycket underhåll. Innan du använder dem, förvara dem bara någonstans torrt och håll bort oljor eller smuts från dem - de kan röra sig med svetsningen.

Det viktigaste är att få svetsinställningarna rätt: ström, tid, tryck. Det säkerställer att svetsen är stark och konsekvent. Hur bra de håller över tid beror mest på hur bra den första svetsen är och om materialet eller ytbehandlingen är rätt för där de används.

Om de är ordentligt svetsade förblir Integral T-svetsmuttrar kvar som en permanent, krånglig gängad lösning så länge som hela enheten används.

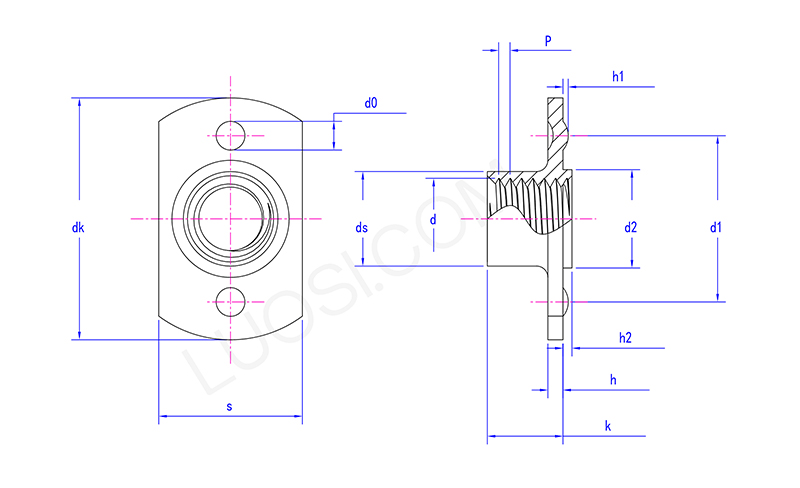

mån	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1×1,25	1,25 丨 1,5	1,5×1,75
dk max	20.5	20.5	23.7	23.7	31	33.2
dk min	19.5	19.5	22.3	22.3	29	30.8
s max	12.25	12.25	14.3	14.3	19.4	21.5
s min	11.75	11.75	13.7	13.7	18.6	20.5
ds max	5.9	6.7	8.3	10.2	13.2	15.2
ds min	5.4	6.2	7.8	9.5	12.5	14.5
k max	5.9	6.9	7.5	9	10.6	11.8
k min	5.1	6.1	6.5	8	9.4	10.2
h max	1.4	1.4	1.85	1.85	2.3	2.3
h min	1	1	1.35	1.35	1.7	1.7
d2 max	6.9	6.9	8.9	10.9	12.9	14.9
d2 min	6.7	6.7	8.7	10.7	12.7	14.7
h2 max	0.8	0.8	0.8	0.8	1.2	1.2
h2 min	0.6	0.6	0.6	0.6	1	1
d0 max	3.25	3.25	3.25	3.25	4.05	4.05
d0 min	2.75	2.75	2.75	2.75	3.55	3.55
h1 max	0.6	0.6	0.6	0.6	0.7	0.7
h1 min	0.4	0.4	0.4	0.4	0.5	0.5
d1 max	15.2	15.2	17.25	17.25	22.3	24.3
d1 min	14.8	14.8	16.75	16.75	21.7	23.7

Enade standarder:

Vi är strikta när det gäller kvalitetskontroller genom att tillverka Integral T-svetsmuttrar. Det innebär att kontrollera materialen när de kommer in, mäta saker som gängor och projektionshöjd i olika produktionssteg och göra tester som bryter delar för att kontrollera svetshållfasthet, hur mycket vridmoment de kan ta och tryck-ut motstånd. Vi kontrollerar också ytfinishen och prover slutliga partier med hjälp av AQL-standarder.

Vi använder statistisk processkontroll för att se till att varje T-Style-mutter förblir konsekvent och uppfyller specifikationerna.
