Industristandard snäppringar

Snapringar av industristandard är fästelement som är utformade för att installeras i ett spår för att säkert innehålla komponenter på en axel eller inom en borrning, och Xiaoguo® upprätthåller en robust leveranskedja för att säkerställa sömlös drift och leverans för tillverkare.

Modell:DIN 73130-1989

Skicka förfrågan

Produktbeskrivning

Snapringar i branschstandarden används mycket i bilöverföringar, flyg- och rymdsystem och industrimaskiner - främst för att de är bra på att hålla delar på plats.

Dessa saker är viktiga för att hålla lager, växlar och andra delar på axlarna eller inuti höljen. Denna version smälter samman de två meningarna och använder verb som "förenkla" och "säkerställa". Språket är kortfattat och flytande och är lämpligt för de flesta tekniska dokument.

För att förlänga livslängden är högt kolstål och rostfritt stål två material som tillverkare vanligtvis använder i produktionsprocessen. Branschstandard SNAP-ringar är också ganska flexibla-de kan arbeta i miljöer där saker rör sig snabbt eller blir riktigt heta.

Produktinformation

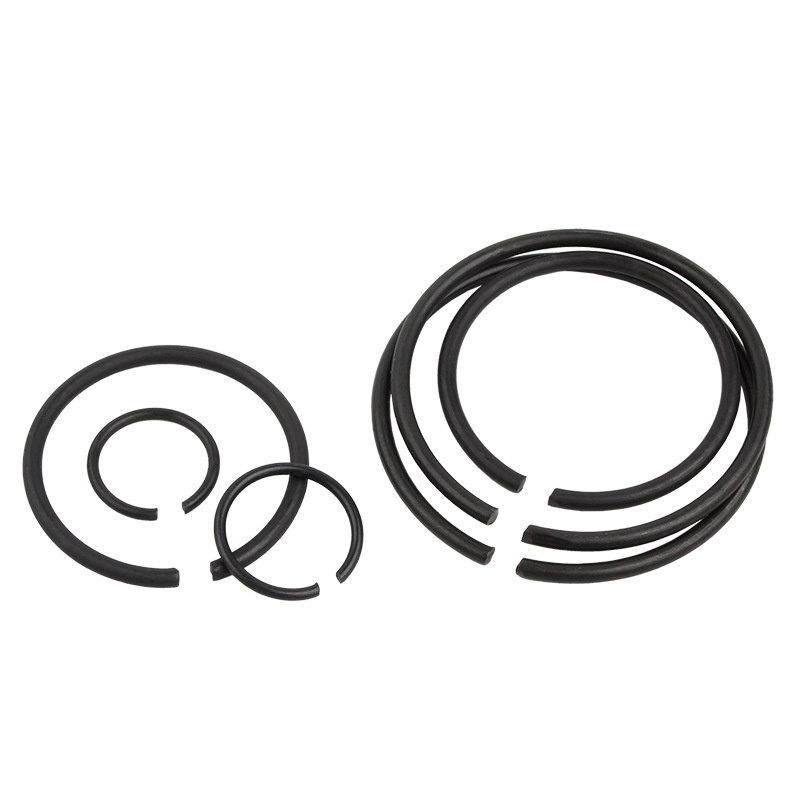

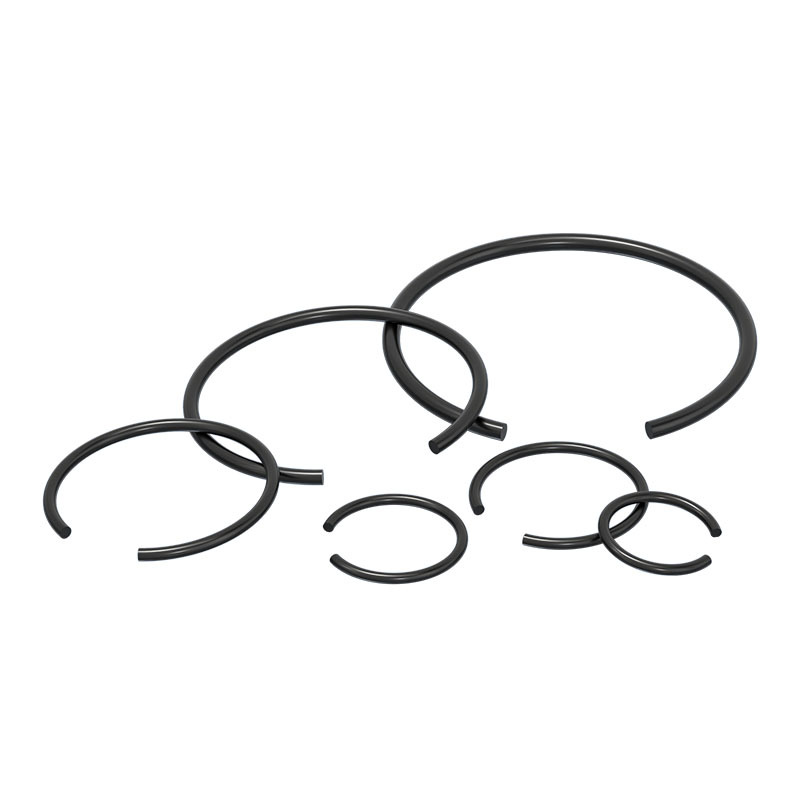

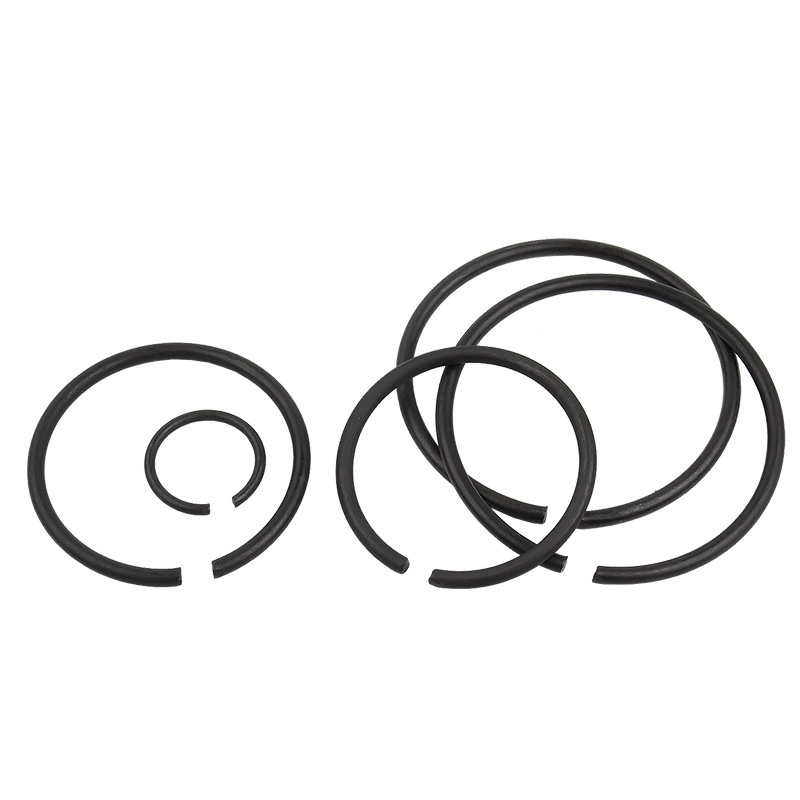

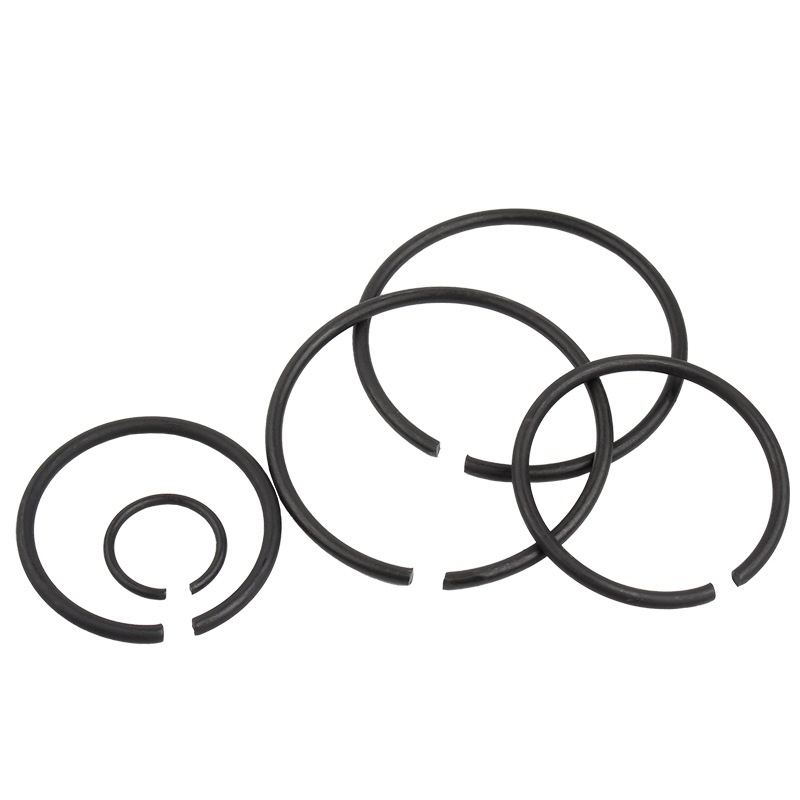

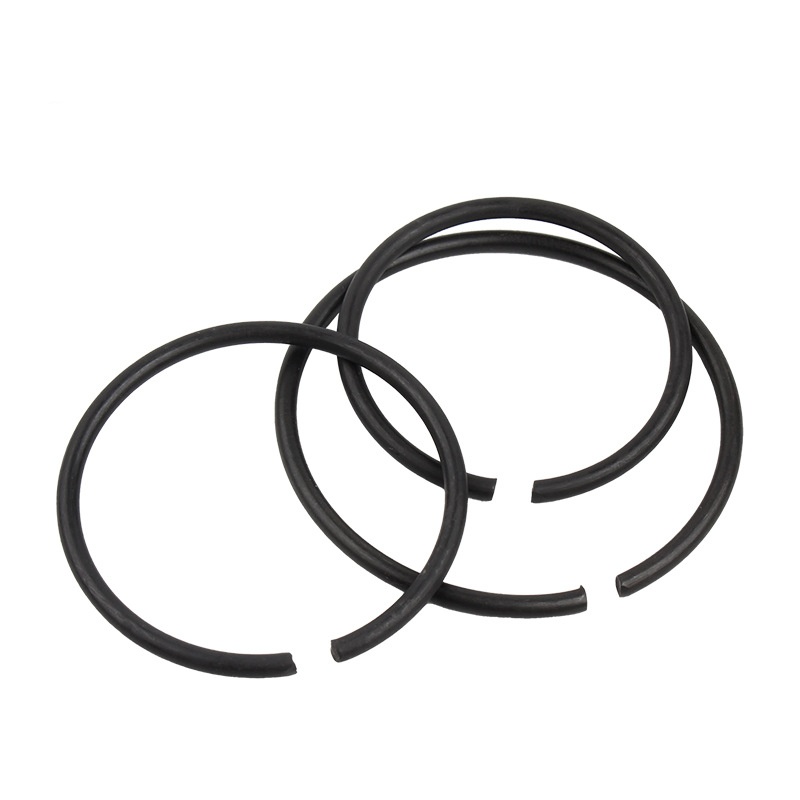

Branschstandard SNAP-ringarna är cirkulära eller halvcirkulära utseende, med öppna ändar. Denna designfunktion förbättrar kraftigt bekvämligheten med att bära och ta bort och kan mer effektivt möta bärningen och ta bort behoven vid daglig användning.

För att uppnå en snäv passform med målspåret har deras tvärsnitt (formen synlig efter skärning) speciellt utformats och producerats. Vanliga former som rektangulära kanter eller rundade kanter kan effektivt förbättra passformen.

De finns i alla typer av storlekar också: små för precisionsverktyg och stora för tunga maskiner.

Deras design är enkel men fungerar bra - de tar inte mycket utrymme, men ger fortfarande starkt radiellt stöd (det är stöd som går ut från centrum för att förhindra att delar rör sig).

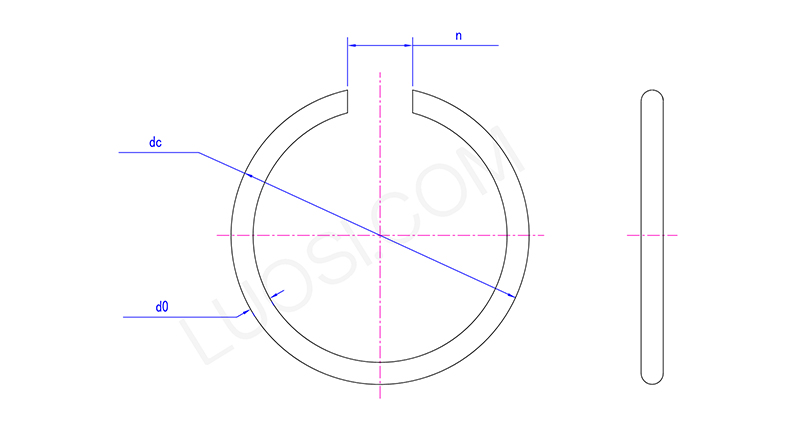

Mån	Φ15	Φ18	Φ20	Φ22	Φ24	Φ25	Φ26	Φ28	Φ30	Φ32	Φ55
D0 Max	1.03	1.33	1.54	1.54	1.54	1.54	1.54	1.54	2.04	2.04	2.04
D0 min	0.97	1.27	1.46	1.46	1.46	1.46	1.46	1.46	1.96	1.96	1.96
DC Max	17.6	21.5	23.7	25.8	28.2	29.2	30.4	32.4	35	37	40
Dc min	17.1	20.5	22.7	24.8	27.2	28.2	29.4	31.4	34	36	39
n max	1.5	2	2	2	2	2	2	2	2	2	2
n min	0.4	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7

Material som används

Våra standardindustrins standard SNAP-ringar är utformade från högkolhaltig vårstål för överlägsen styrka och hållbarhet. För utmärkt korrosionsbeständighet erbjuder vi industristandardfästringar i rostfritt stål (t.ex. 302/304) och andra material som fosforbrons, vilket säkerställer livslängd i hårda miljöer.

Industry Standard Snap Rings
