Grad A fyrkantigt huvud maskinbult

Xiaoguo® Grade A Square Head Machine Bolt i lager har en fyrkantig design med ett fyrkantigt huvud. De kan uppnå mekanisk anti-torsionslåsning, vilket kan förbättra säkerhetsnivåerna i specifika arbetsmiljöer.

Skicka förfrågan

Produktbeskrivning

Grade A Square Head Machine Bolt är en typ av fästelement med ett fyrkantigt huvud. Den består av ett fyrkantigt huvud och en gängad stångsektion. Den används vanligtvis i kombination med fyrkantsmuttrar eller sexkantsmuttrar, eller kan skruvas direkt i gängade hål. Fyrkantiga huvudbultar var det vanliga fästelementet från 1800-talet till början av 1900-talet. De användes i stor utsträckning i infrastrukturkonstruktioner som broar och järnvägar på grund av deras lätta smide och utmärkta anti-torsionsprestanda. Nuförtiden, tack vare dess unika designfördelar, spelar den fortfarande en roll i tunga maskiner, järnvägsspår, underhåll av utrustning och restaurering av vintagebyggnader.

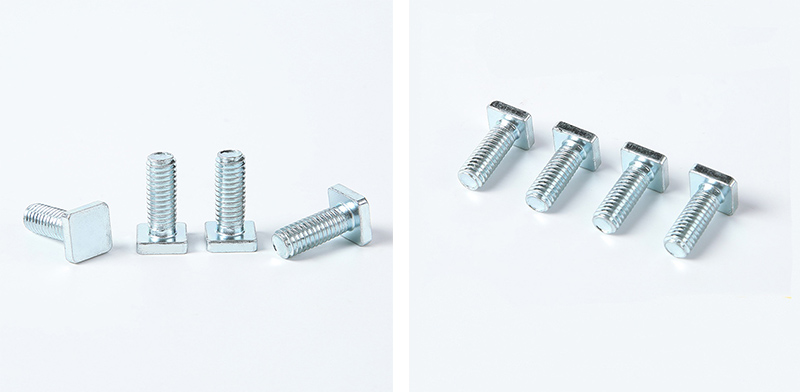

Grade A Square Head Machine Bolt

Strukturella egenskaper

Sammanfattning av de strukturella egenskaperna hos Grade A Square Head Machine Bolt: Korrelationen mellan geometriska egenskaper och funktionell design.

Strukturella komponenter Nyckelfunktioner Kärnfunktioner

Huvud Fyrkantig form, breda motsatta sidor, stor höjd. Ger hög vridmomentöverföring, halkskyddsfunktion, vänlig för persiennmontering och bekväm för att sätta märken.

Hals Platt hals (anti-rotation), fläns (lager), kort tapp (guide) Mekanisk anti-rotation, skydd av arbetsstyckets yta, blindhålsstyrning

Axelsektion Delgängad (slät axelsektion) Motstår skjuvbelastning, ger exakt positionering och undviker spänningskoncentration i gängorna

Gängad del Huvudsakligen grova tänder, tolerans 6g. Höghållfast anslutning, pålitligt samverkande med muttern.

Ändtyp Flat ände / Fasad ände / Cylindrisk ände Lämplig för olika installationsförhållanden

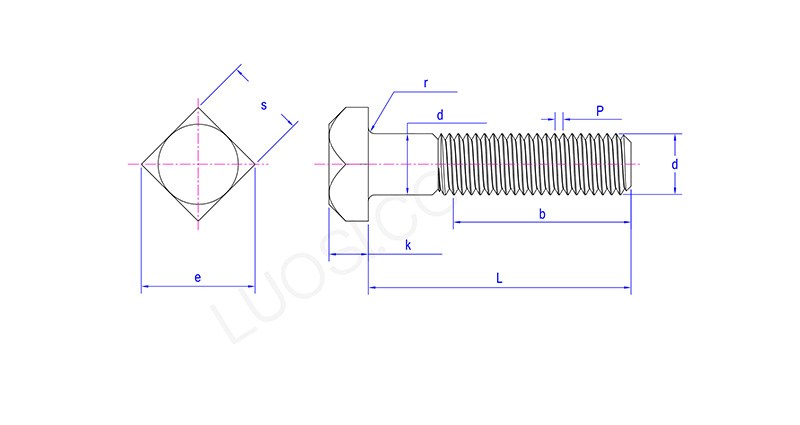

Grade A Square Head Machine Bolt

mån	3/8	16/7	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds max	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s max	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
s min	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e max	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k max	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k min	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r max	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

Förberedelser före användning

Innan du planerar att använda Grade A Square Head Machine Bolt rekommenderar vi att du kontrollerar dessa artiklar.

（1）Bekräfta matchningen av bultspecifikationerna

Gängspecifikation: Se till att gängdiametern och stigningen på den fyrkantiga bulten är exakt samma som för den matchande muttern eller gängade hålet.

Längdval: Längden på bulten bör vara sådan att efter att muttern har dragits åt, är 2 till 3 hela gängor exponerade i änden av bulten.

Mått på huvudsidan: Se till att bredden på det fyrkantiga huvudet matchar öppningsstorleken på den använda nyckeln.

Styrkeklass: Välj lämpligt betyg efter behov.

（2）Inspektera arbetsstyckets hålpositioner

Runt hål vs fyrkantigt hål: Vanliga fyrkantiga bultar kan passera genom det runda hålet. Men om antisvarvning krävs måste en förborrad installationsyta för det fyrkantiga hålet göras på arbetsstycket, så att den fyrkantiga huvudhalsen kan sättas in.

Diametertolerans: Diametern på det runda hålet bör vara 0,5 till 1,0 mm större än diametern på bultskaftet.

Hörnrundning av hålet: Om maskinbulthuvudet med fyrkantshuvud av grad A behöver fästa helt vid arbetsstyckets yta, ska hålet rundas eller försänkas.

（3） Rengöring och smörjning

Ta bort oljefläckar, järnspån, gamla beläggningar och annat skräp från gängorna.

För material av rostfritt stål eller högtemperaturmiljöer rekommenderas att applicera antividhäftningsmedel eller molybdendisulfid smörjfett på gängorna.

För vanliga kolstålbultar kan en liten mängd olja appliceras för att minska friktionskoefficienten.
