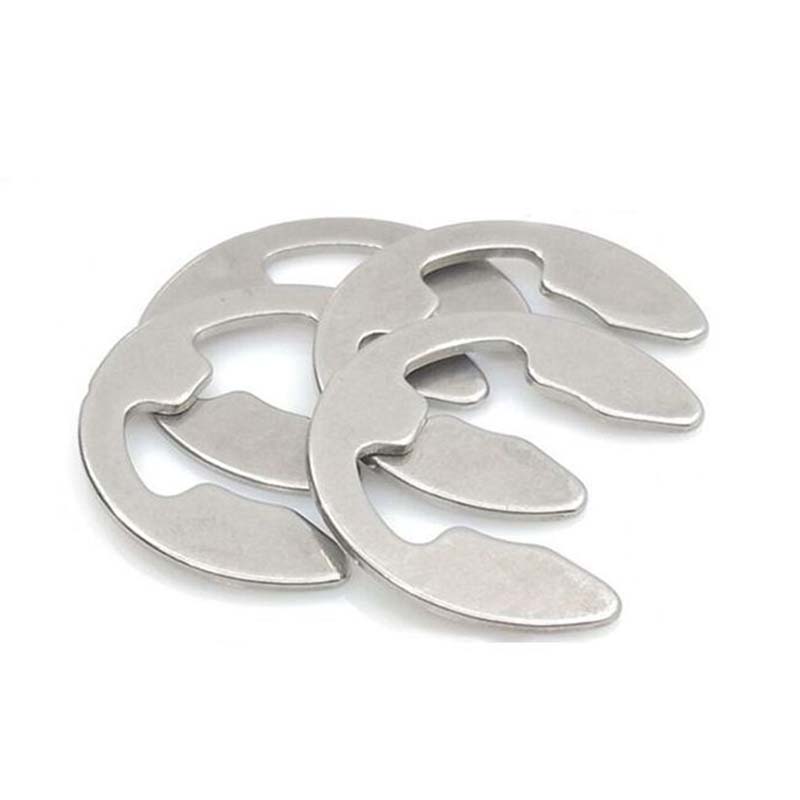

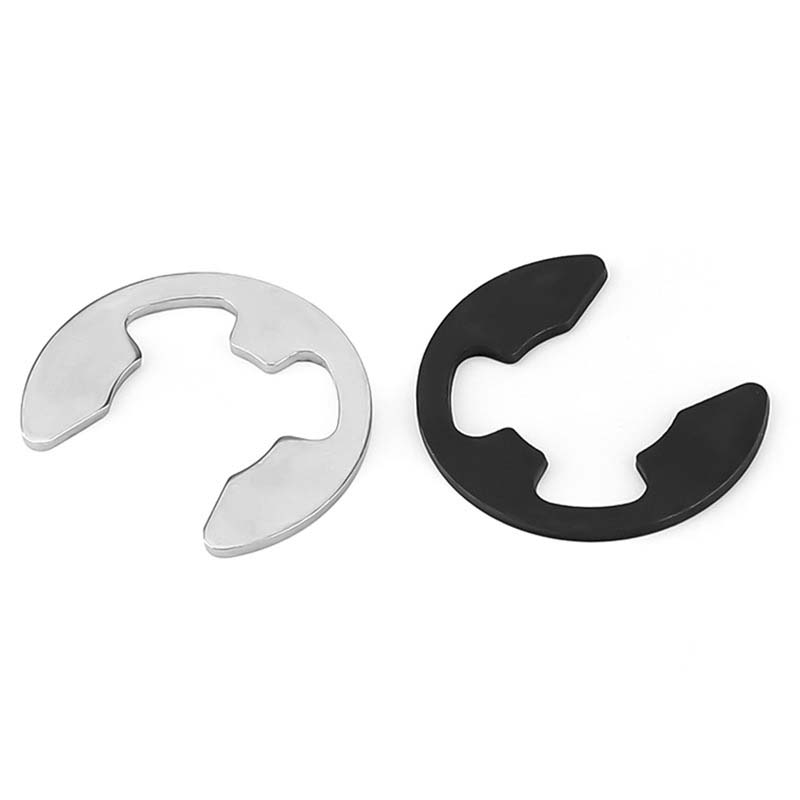

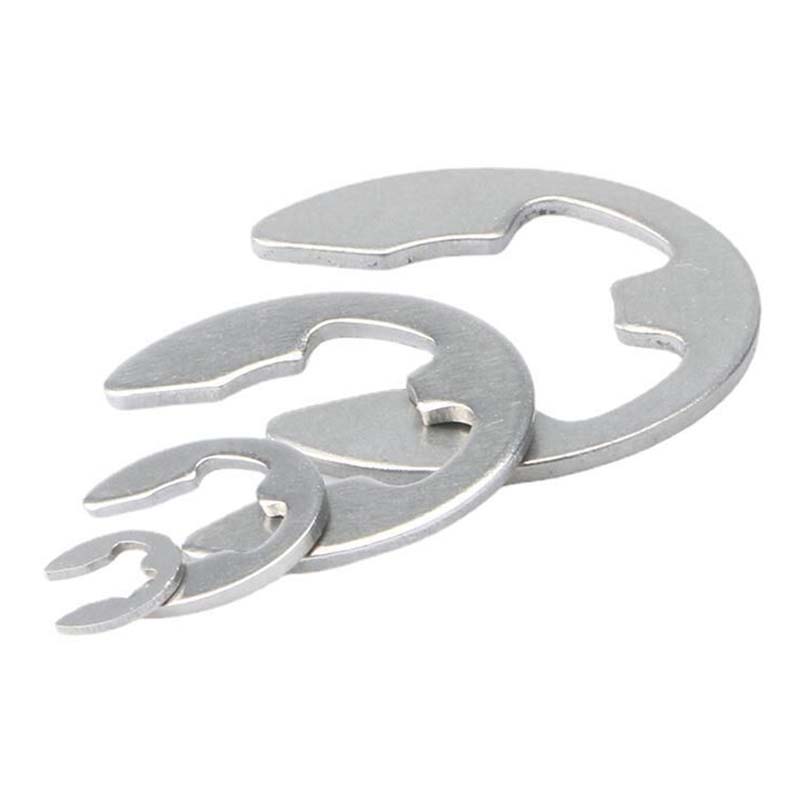

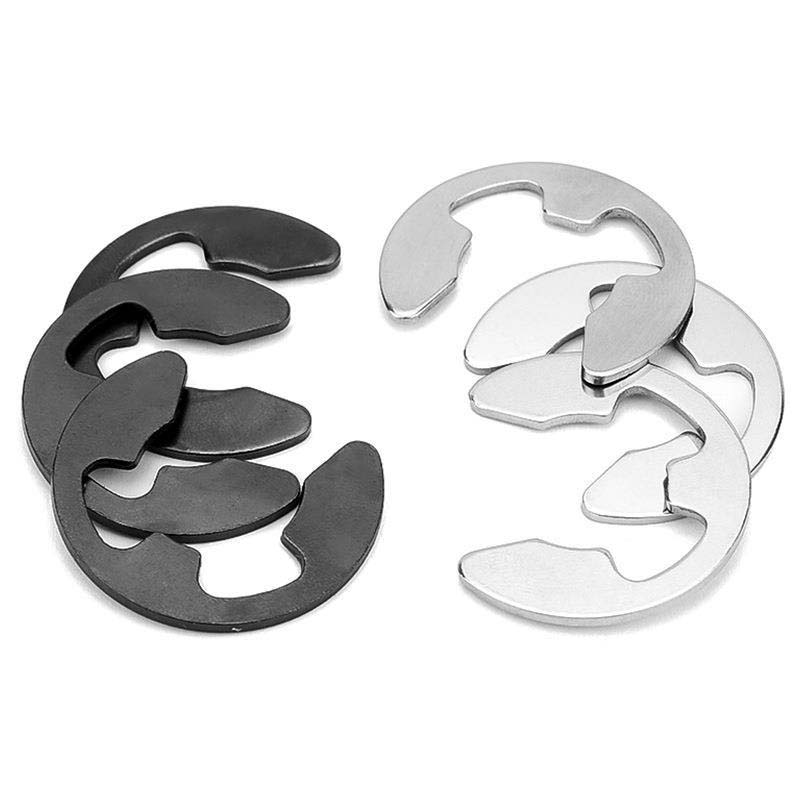

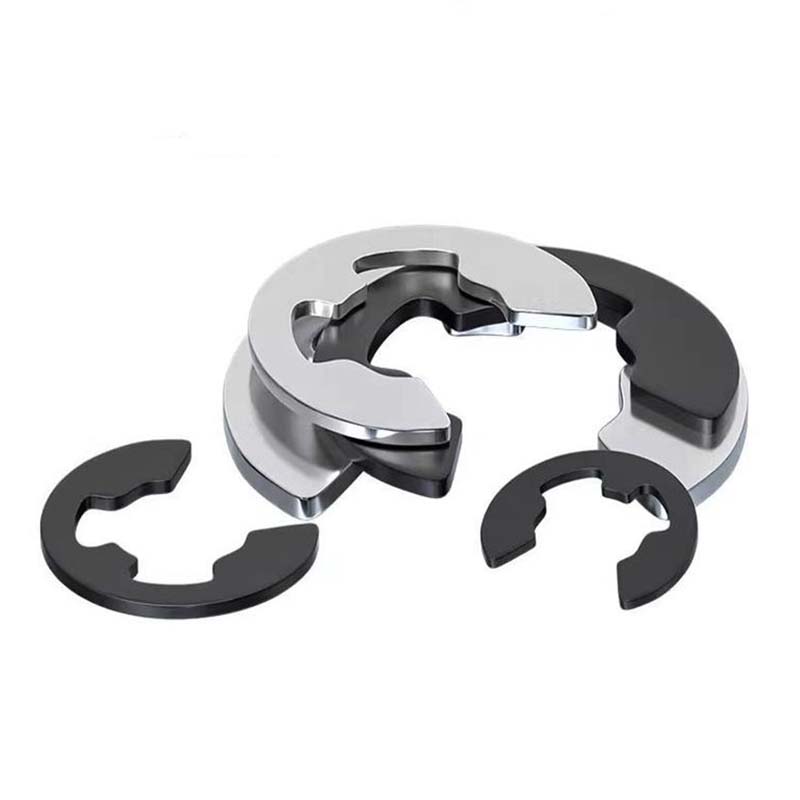

E Typ Snap Ring

Snäppringar av E-typ används ofta i mekaniska system för att förhindra axiell rörelse av lager, växlar eller axlar. Kunder litar på Xiaoguo® för dess konkurrenskraftiga priser utan att kompromissa med materialets hållbarhet.

Modell:DIN 6799-1981

Skicka förfrågan

Produktbeskrivning

Denna låsring av E-typ är en invändig låsring, den finns i olika material för att passa olika jobb. Typer av rostfritt stål som 304 eller 316 är bra för våta eller kemikalietunga områden. Det hårdare 410-stålet håller bättre under slitage. Kolstålringar är billigare men ändå starka, speciellt med en rostsäker beläggning. Berylliumkoppar fungerar för elektriska jobb eller brandfarliga områden eftersom det inte kommer att gnista. Plast (som nylon) motstår kemikalier och minskar buller i lättare uppställningar. För riktigt tuffa fabriker används tuffare metaller som Hastelloy® eller Monel®. De flesta av dessa material kontrolleras för säkerhet och miljöregler (som RoHS), så de är okej för reglerade industrier.

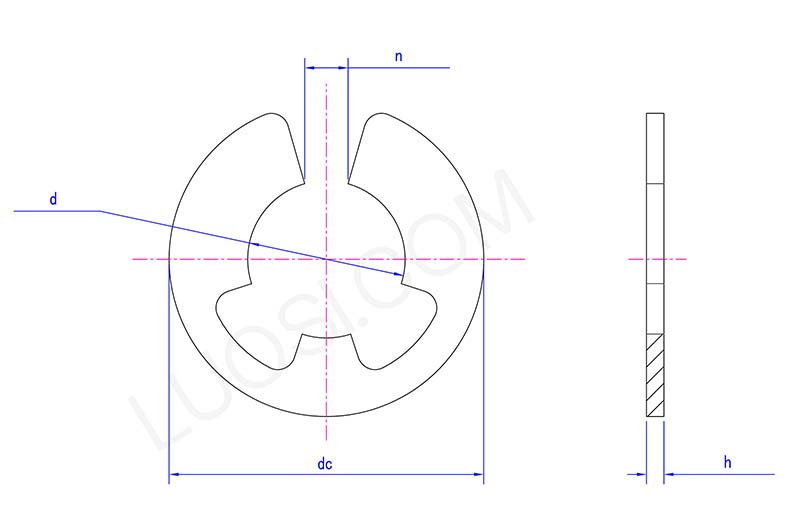

E type snap ring Structure diagram

mån	Φ5	Φ6	Φ7	Φ8	Φ9	Φ10	Φ12	Φ15	Φ19	Φ24	Φ30
d max	5	6	7	8	9	10	12	15	19	24	30
d min	4.925	5.925	6.91	7.91	8.91	9.91	11.89	14.89	18.87	23.87	29.87
h max	0.72	0.72	0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03	2.53
h min	0.68	0.68	0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97	2.47
n max	4.158	5.308	5.888	6.578	7.688	8.378	10.52	12.68	15.99	21.964	25.884
n min	4.062	5.212	5.792	6.462	7.572	8.262	10.38	12.54	15.85	21.796	25.716
dc max	11.3	12.3	14.3	16.3	18.8	20.4	23.4	29.4	37.6	44.6	52.6

Regelbunden inspektion och underhåll

För att få låsringar av E-typ att hålla längre, kontrollera dem då och då för rost, sprickor eller böjning, särskilt i tunga maskiner. Håll spåren rena så att smuts inte stör hur de passar. Om det är mycket gnidning, lägg till fett för att hjälpa saker att glida jämnare.

Undvik att översträcka eller pressa dem för hårt vid installation, vilket försvagar ringen med tiden. Om du upptäcker skador, byt ut dem. Förvara extramaterial på en torr plats (inte för varmt eller kallt) för att förhindra att materialet försämras. Använd en snäpptång för säkrare hantering.

Påverkan av miljöfaktorer

F: Hur påverkar miljöfaktorer som temperatur eller fukt den inre spärrringens prestanda?

S: Om du väljer fel material kan hög värme eller luftfuktighet störa låsringen av E-typ. Kolstålringar (de starkare) kommer att rosta i våta utrymmen om de inte har en rostbeständig beläggning. Rostfria stål (som de vanliga 304/316-kvaliteterna) motstår fukt bra men börjar förlora styrka över 400°C. Vissa rostfria stål eller specialmetaller förblir flexibla vid minusgrader. Om kemikalier som syror eller lösningsmedel är inblandade, välj en icke-reaktiv beläggning (som teflon).

Vi har ett professionellt team som kan rekommendera lämpligaprodukterbaserat på användningsscenarier och krav, och tillhandahåller även skräddarsydda tjänster.

Produktspecifikationer och kvaliteter

E Type Snap Ring har tydliga specifikationer för att möta olika applikationsbehov, och specifikationerna bestäms främst av storlek, material och bärförmåga. När det gäller storlek inkluderar nyckelparametrarna innerdiameter, ytterdiameter och tjocklek, med vanliga innerdiameter från 3 mm till 50 mm för standardkvaliteter. Dessa storlekar är utformade för att matcha vanliga axel- och håldimensioner i mekaniska sammansättningar. Materialkvaliteter delas upp baserat på basmaterialet, såsom kolstål (SWRM12) och rostfritt stål (SUS304, SUS316), där kolstål är för generella belastningsscenarier och rostfria stålsorter för korrosionsbeständiga krav. Lastbärande kvaliteter klassificeras enligt den maximala axiella belastningen de kan bära, med låggradig (upp till 500N) för utrustning med lätt last som små motorer och högkvalitativ (över 2000N) för tunga maskiner som biltransmissioner. Varje specifikationsklass är märkt på produktförpackningen, och användarna måste välja lämplig kvalitet baserat på de specifika monteringskraven och driftsförhållandena.
