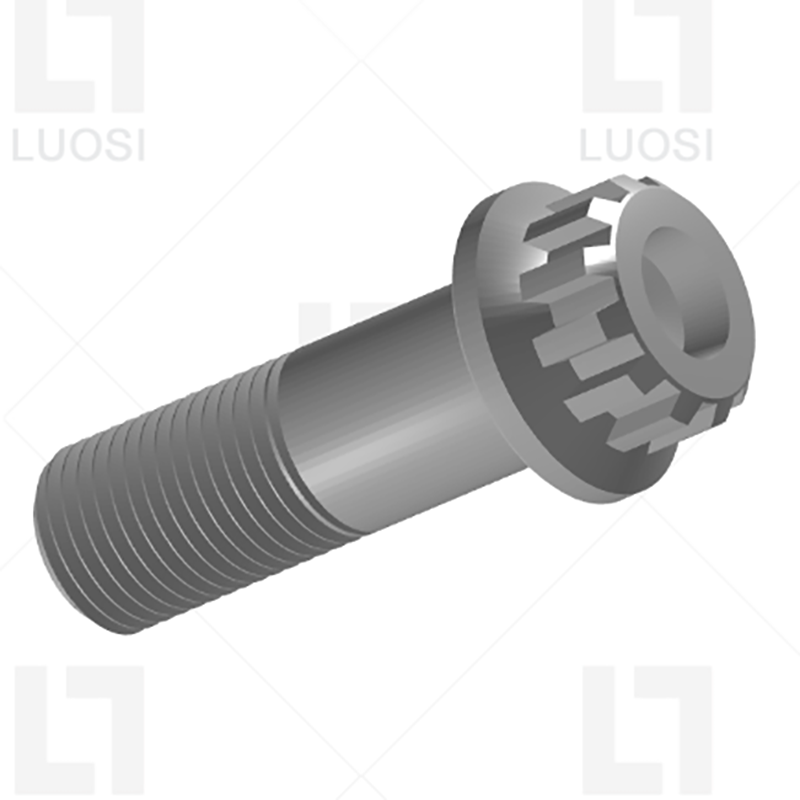

12 tänder spline bultar med fläns

12 tänder spline bultar med fläns är ofta lämpliga för projekt som kräver fasta och antislidförbindelser. Det kan ge bättre vridmoment och förhindra att bultar glider under åtdragningsprocessen. Bultarna som produceras av XIAOGUO®-fabriken följer exekveringsstandarden för MS 14157B-1978.

Skicka förfrågan

Produktbeskrivning

Huvudet på de 12 tänderna splinebultar med fläns är utformad med 12 tänder, som kan passa nära med den matchande splineprocknyckeln. Längst ner finns det en fläns som en packning, som kan öka kontaktområdet med det anslutna materialet.

Produktfunktioner

De 12 tänderna splinebultar med fläns har en unik struktur på 12 tänder spline plus fläns. 12-Tooth-spline ger mer kraftansökningspunkter, vilket gör åtdragningsoperationen mer exakt och smidig. Flänsar sprider tryck, förbättrar anslutningsstabiliteten och förhindrar att bultar lossnar.

Dessa bultar kan anslutas till roten till vindkraftverket. Bultbulten utsätts för en centrifugalkraft på 20 ton. Det kan bära laster. Spline -huvudet tål ett hydrauliskt vridmoment på 1 000 N · m. Flänsen kan förhindra roten till kompositmaterialet från att spricka på grund av mikrorörelse. Det måste bytas ut vart femte år, och varje skadat blad kostar så mycket som 250 000 US dollar.

De 12 tänderna splinebultar kräver matchande splineskruvmejslar. De kan överföra ett stort vridmoment utan att strippa, mycket överlägsen hexagonala bultar. De inbyggda flänsfunktionerna på samma sätt som en packning, så att du kan spara på ytterligare komponenter. Det är mycket lämpligt för underhåll av tung utrustning.

12 tänder splinebultar med fläns är inte lätta att manipuleras med. De flesta har inte splineverktyg. Flänsar kan hålla bultar fixerade under vibrationer och de används på offentliga maskiner eller järnvägsspår där det finns risk för stöld. För områden med hög vibration (kompressorer, generatorer) kan de vara ordentligt fixade. Spline -föraren kommer inte ut. Det serrerade flänsalternativet kan bita ytan. Ingen låsbricka krävs.

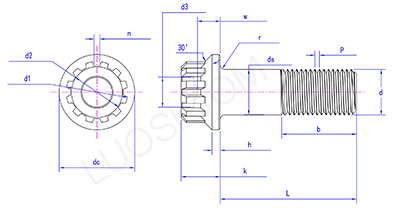

Produktparametrar

Mån	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8
P	28	24	24	20	20	18	18	16	14
DC Max	0.438	0.531	0.649	0.75	0.828	0.938	1.05	1.23	1.438
Dc min	0.428	0.521	0.639	0.74	0.818	0.928	1.04	1.22	1.428
k max	0.26	0.322	0.347	0.403	0.46	0.515	0.572	0.61	0.71
K min	0.25	0.312	0.337	0.393	0.45	0.505	0.562	0.6	0.7
H max	0.055	0.071	0.079	0.092	0.112	0.122	0.133	0.165	0.19
H min	0.035	0.051	0.059	0.072	0.092	0.102	0.113	0.145	0.17
B min	0.55	0.638	0.708	0.803	0.878	0.97	1.04	1.201	1.367
d3 max max	0.19	0.225	0.27	0.33	0.39	0.45	0.51	0.58	0.66
min	0.15	0.185	0.23	0.29	0.35	0.41	0.47	0.54	0.62
i gruvor	0.135	0.162	0.197	0.228	0.254	0.289	0.327	0.38	0.438
DS Max	0.2495	0.312	0.3745	0.473	0.4995	0.5615	0.624	0.749	0.874
Ds min	0.2485	0.311	0.3735	0.436	0.4985	0.5605	0.623	0.748	0.873
d1 max	0.381	0.456	0.531	0.679	0.753	0.828	0.901	1.124	1.27
D1 min	0.373	0.447	0.522	0.668	0.742	0.817	0.89	1.112	1.258
d2 max	0.324	0.389	0.455	0.585	0.651	0.717	0.782	0.978	1.107
D2 min	0.318	0.383	0.448	0.578	0.644	0.711	0.774	0.97	1.099
n max	0.037	0.043	0.05	0.061	0.068	0.073	0.079	0.097	0.108
n min	0.031	0.037	0.043	0.054	0.06	0.065	0.071	0.088	0.099
r max	0.041	0.041	0.057	0.057	0.057	0.057	0.073	0.073	0.073
r min	0.031	0.031	0.047	0.047	0.047	0.047	0.063	0.063	0.063
